Como crear una lista de materiales en una pieza multicuerpo.

En algunos casos, es más fácil modelar utilizando varios cuerpos en un solo archivo de pieza. Pero cuando llega al punto en el que necesita crear un dibujo y una lista de materiales, debe guardar los sólidos como archivos de pieza separados y colocarlos en un ensamblaje. Esto puede volverse bastante tedioso y definitivamente requerirá algo de espacio adicional en su disco duro.

Afortunadamente, hay un atajo para este proceso. ¿Por qué no intentar utilizar una lista de cortes para piezas soldadas en su lugar?

Estos son los pasos:

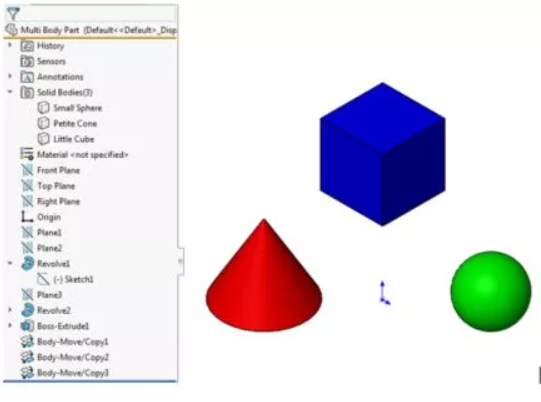

1 - Comience con una pieza multicuerpo.

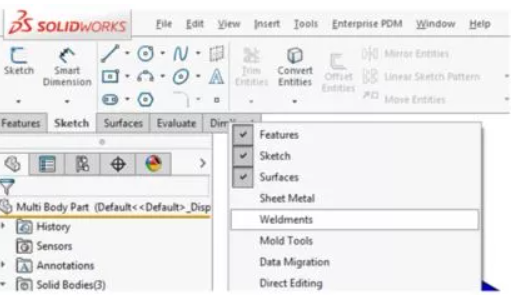

2 -  Haga clic con el botón derecho en cualquiera de las pestañas del administrador de comandos y active la pestaña de piezas soldadas:

3 -  Ahora cambie a la pestaña de piezas soldadas y haga clic en la función de piezas soldadas:

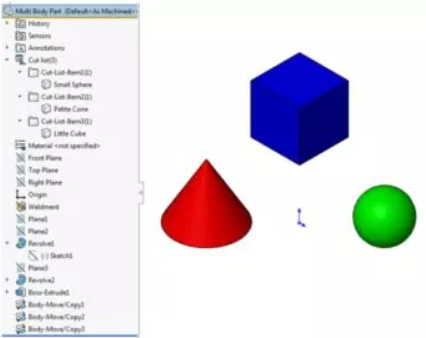

Esto activará la funcionalidad de soldadura en su pieza multicuerpo. Todos los cuerpos sólidos se tratarán como elementos de lista de cortes:

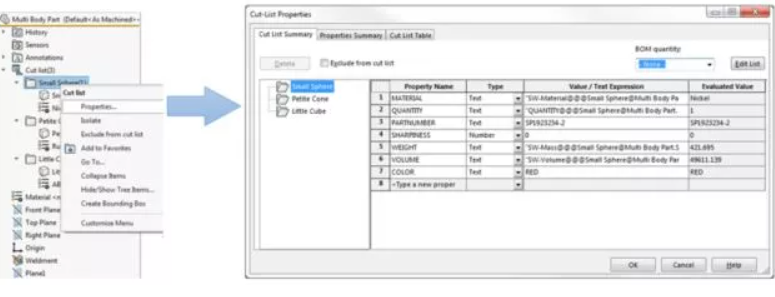

Ahora se puede cambiar el nombre de las carpetas de elementos de lista de cortes, y ahora se puede asignar a cada una de ellas material y cualquier propiedad personalizada de su elección.

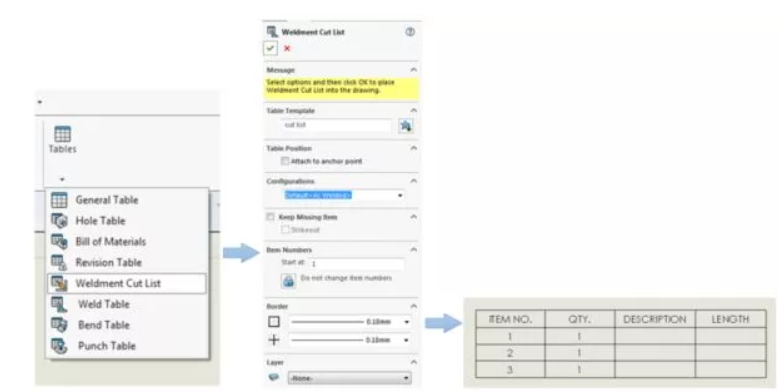

4 - Ahora, cuando haga un dibujo a partir de una pieza, puede usar todos estos en una tabla de lista de cortes que imitará una lista de materiales:

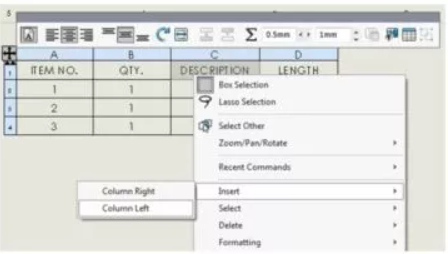

Haga clic derecho en una celda de la tabla y use la opción 'Insertar' del menú contextual para agregar columnas a la tabla:

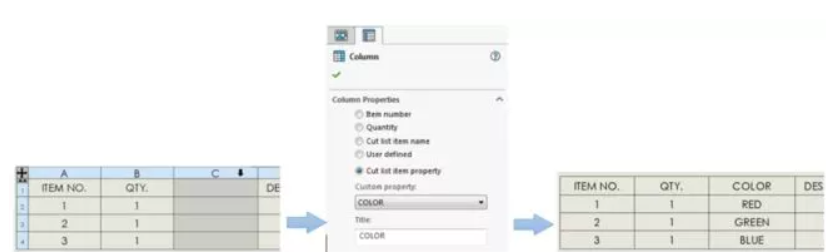

Haga clic izquierdo en la celda de índice sobre la columna que desea cambiar y elija una propiedad para mostrar:

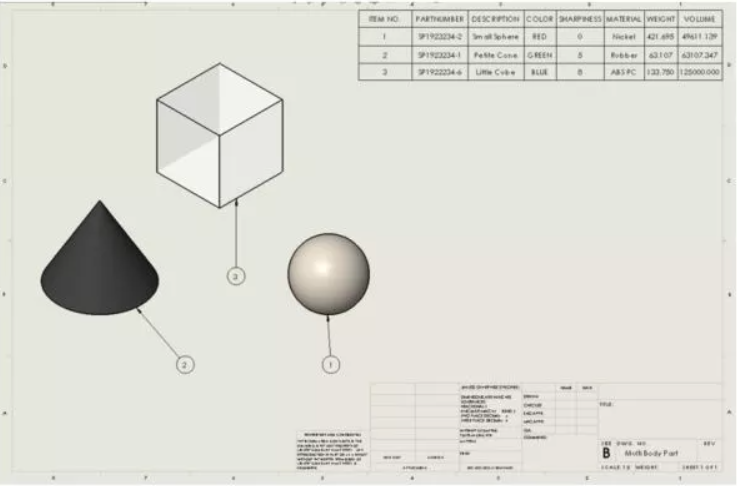

Continúe cambiando las propiedades de la columna hasta que esté satisfecho. Los globos automáticos funcionan con las listas de cortes como con las listas de materiales:

Ahora bien, este dibujo de pieza parece casi indistinguible de un dibujo de ensamblaje, aunque no se realizó ningún ensamblaje.

5 - La tabla que ha creado se puede guardar como plantilla en caso de que necesite utilizar una configuración similar para otro archivo de pieza / dibujo:

Inconvenientes

1. Dado que no se trata de un ensamblaje, no se puede simular ninguna interacción mecánica con SOLIDWORKS Motion.

2. La funcionalidad de vista explosionada solo está disponible en ensamblajes, pero esto se puede imitar con 'Mover / Copiar cuerpos' y dibujar líneas de explosión en 3D manualmente.
