Cuerpo rígido

Los modelos que no están restringidos de manera adecuada pueden trasladarse o girar libremente. Por lo general, cada componente posee 3 modos de traslación y rotación de sólidos rígidos. Para un ensamblaje, deben evitarse los 6 modos de sólidos rígidos de cada componente.

•


Ejemplo

Piensa en un modelo sólido de un cubo:

• Si se fija un vértice, el modelo no es estable dado que puede girar alrededor del vértice fijo.

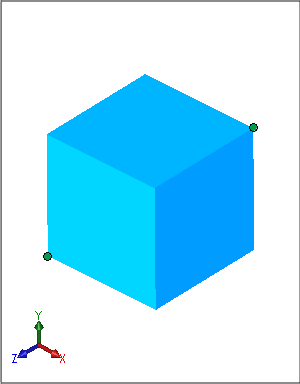

• Si se fijan dos vértices, el modelo no es estable dado que puede girar alrededor de la línea que conecta los dos vértices.


• Si se fija una arista, por lo general una arista recta, el modelo no es estable dado que puede girar alrededor de la arista fija.


• Si se restringen dos caras ortogonales en las direcciones normales, el modelo no es estable dado que puede deslizarse en la tercera dirección.


Los siguientes factores contribuyen a evitar los modos de sólidos rígidos:

• Restricciones de desplazamiento

• Propiedades de estudio (muelle blando y banderas de desahogo inercial)

• Condiciones de contacto

• Conectores
