Cargas y restricciones
Las cargas y restricciones son necesarias para definir el
entorno de servicio del modelo. Los resultados del análisis dependen
directamente de las cargas y restricciones especificadas.
Las cargas y restricciones se aplican a entidades
geométricas como operaciones que se asocian completamente a la geometría y se
ajustan automáticamente a cambios geométricos.

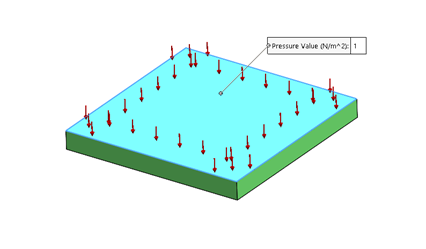

Por ejemplo, si se aplica una presión P a la
cara del área A 1 , la fuerza equivalente aplicada a
la cara es PA 1 .
Si se modifica la geometría de manera tal que el área de
la cara cambia a A 2 , la fuerza equivalente
automáticamente cambia a PA 2 .
Se necesita volver a mallar el modelo luego de realizar
cualquier cambio en la geometría para actualizar las cargas y restricciones.
Al crear un estudio, el programa crea una carpeta Sujeciones y Cargas
externas en el gestor de Simulation. El software agrega un elemento en la
carpeta Sujeciones o Cargas externas para cada carga o
restricción que se defina en una o más entidades.
