Movimientos de cuerpo rígido
Cuando realizamos un análisis estático es necesario que todas las piezas se encuentren totalmente restringidas.
Cuando los modelos no están adecuadamente restringidos, estos pueden trasladarse o rotar de manera libre, los 6 grados de libertad deben ser constreñidos.
Es necesario aplicar las sujeciones correctas con el fin de estabilizar los modelos. Considera un cubo sólido:

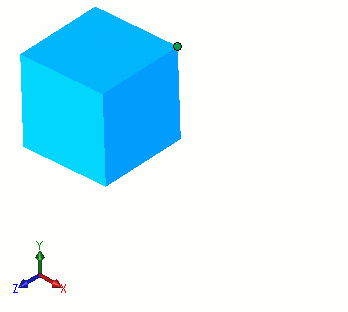

a) Si fijamos un vértice, el modelo no es estable ya que el cubo puede rotar alrededor del vértice fijo.

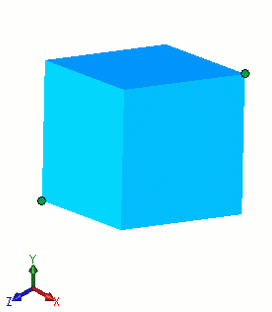

B) Si fijamos dos vértices, el modelo no es estable ya que el cubo puede rotar alrededor de la línea que conecta ambos vértices.
C) Si fijamos una arista, el modelo no es estable ya que el cubo puede rotar alrededor de la arista.
D) Si fijamos dos caras ortogonales en las direcciones normales, el modelo no es estable ya que el cubo podrá deslizarse en la tercera dirección.
El cubo será estable si:
*Fijamos una cara.
*Fijamos una arista y un vértice que no este sobre la arista.
*Fijamos tres caras ortogonales en sus direcciones normales.
Con el fin de restringir los movimientos de cuerpo rígido, es necesario hacer uso de las sujeciones adecuadas.
