Conexión rígida y Conexión distribuida en tornillería.
En la versión de SOLIDWORKS Simulation 2020 se ha habilitado
la opción de conexión rígida y distribuida en la definición de tornillos. En
versiones previas de SOLIDWORKS Simulation, la opción por default es conexión
mediante unión rígida.

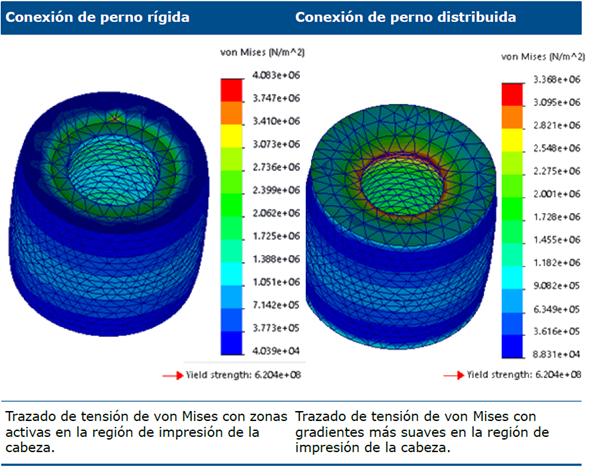

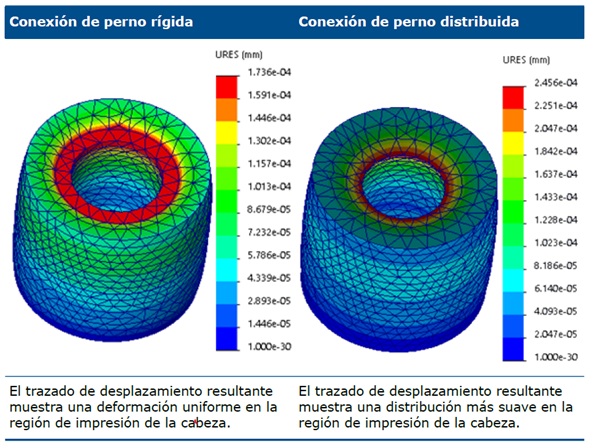

La conexión distribuida aporta mayor realismo a los resultados
de conectores virtuales (tornillos y pernos), ya que permite la deformación de
las caras asociadas a ellos.

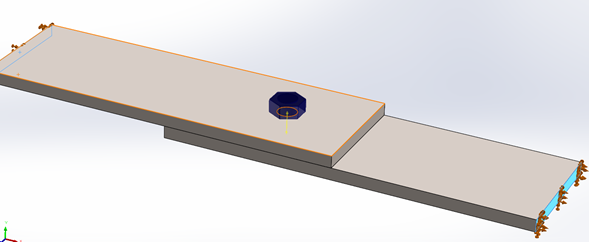

Observa las siguientes placas unidas mediante un tornillo
virtual con precarga de 1000 N. Se ha aplicado el contacto de “Sin
penetración”.
Formulación de conexión rígida:

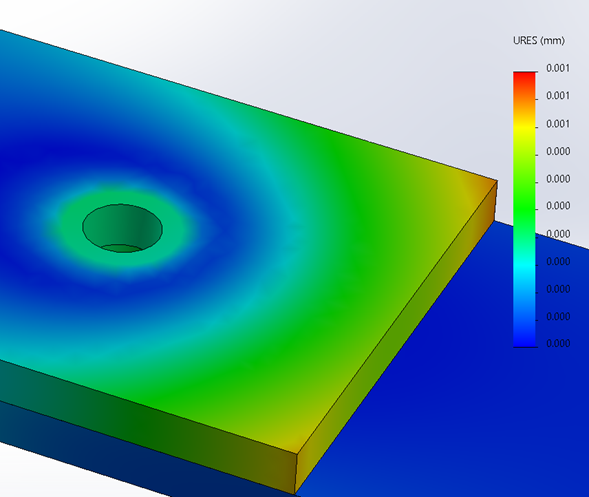

- Observa los resultados al utilizar una formulación de
conexión rígida:
Observa la marca de la cabeza del
tornillo en las placas. Nota que en el gráfico de esfuerzos se impregna el
contorno de la cabeza del tornillo, por lo que genera zonas activas de tensión
(singularidades de esfuerzos).
- Formulación de conexión distribuida:

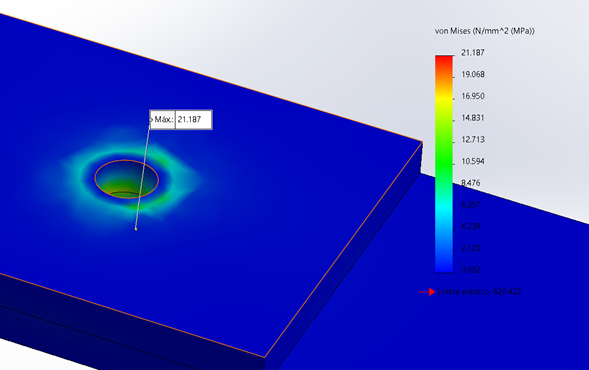

Observa los resultados con una conexión distribuida:
Observa que la marca de la cabeza
del tornillo no se ha impregnado del todo, sino que las zonas cercanas a los
tornillos se han deformado también. Nota que no se generan zonas activas de
tensión (singularidades).
En conclusión, una conexión
distribuida presenta un mayor realismo en la simulación del comportamiento de
tornillería y pernos.
