Fuerzas no uniformes en vigas
Cuando se realizan análisis en vigas resulta necesario aplicar las cargas en determinadas porciones de una viga y no en toda la viga completa.

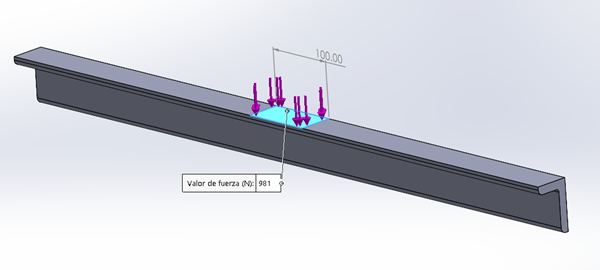

En la imagen que se muestra a continuación, observa que se requiere aplicar una carga únicamente en la zona iluminada de color azul.
El uso de líneas de partición no está habilitado en elementos viga, por lo que se deberá utilizar el comando de cargas con distribución no uniforme.
Observa el siguiente vídeo donde conocerás el uso de este comando y la solución del caso mostrado: https://docs.zohopublic.com/file/d1i3p195ab84558854196809f32612aff9c83
En la sección de archivos adjuntos, podrás encontrar el modelo mostrado en el vídeo.
Te recomendamos también consultar el siguiente artículo donde se detallan las cargas disponibles en elementos vigas.
