Análisis de Simulación con chapas metálicas.
Cuando realizamos análisis de Simulaciones con piezas fabricadas con herramientas de chapa metálica:

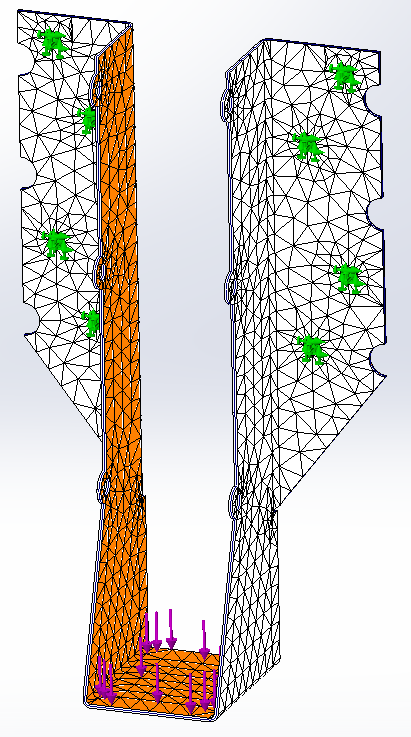

1. La pieza será mallada con elementos tipos shell.
2. El espesor que se asignará en Simulación, será el mismo que se asignó al calibre de la chapa metálicas.
En el siguiente vídeo se explica ampliamente lo anterior a través de un estudio de caso: https://docs.zohopublic.com/file/d1i3p3f83b0c161e84aec8636b1ba42f0f45a
Para conocer más sobre el uso de elementos shell te recomendamos las siguientes entradas:
En la sección de archivos adjuntos, encontrarás el modelo mostrado en el vídeo.
