Uso de condiciones de simetría plana.

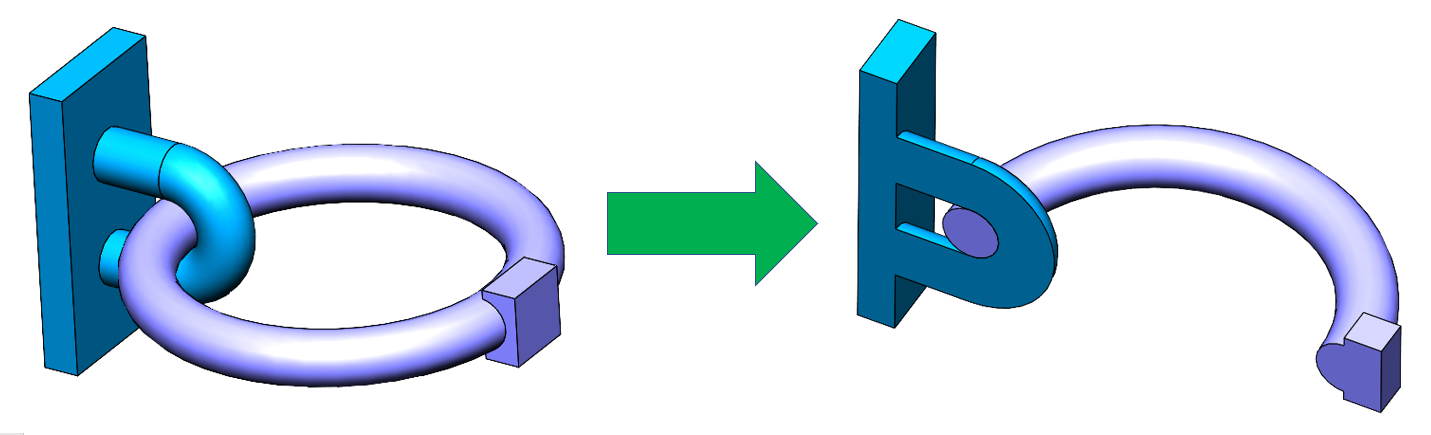

Algunos análisis de simulación pueden ser simplificados mediante el uso de simetrías. El modelo a simular debe contar con las siguientes condiciones:
1. La geometría debe ser simétrica. La geometría debe ser posible de partirse con planos, ten en cuenta que solo podrá partirse a la mitad o un cuarto.
NOTA: Si la geometría es simétrica en más de un cuarto (un sexto, octavo) considere el uso de la simetría cíclica.
2. El material debe ser isotrópico. Recuerda que un material isotrópico es aquel en que sus propiedades mecánicas son independientes de la dirección en que se apliquen las cargas.
3. Condiciones de frontera simétricas. Las cargas, sujeciones y contactos también deben cumplir con la simetría de la geometría.
En la siguiente liga observa un vídeo explicativo: https://docs.zoho.com/file/hu3ka4fe284da172244bc9e2d09a0720bd96b
