Rasgo de grabado. ¿Cómo evito que las trayectorias se generen segmentadas?
Típicamente cuando se programa un rasgo de grabado, en ocasiones la trayectorias pueden generarse con

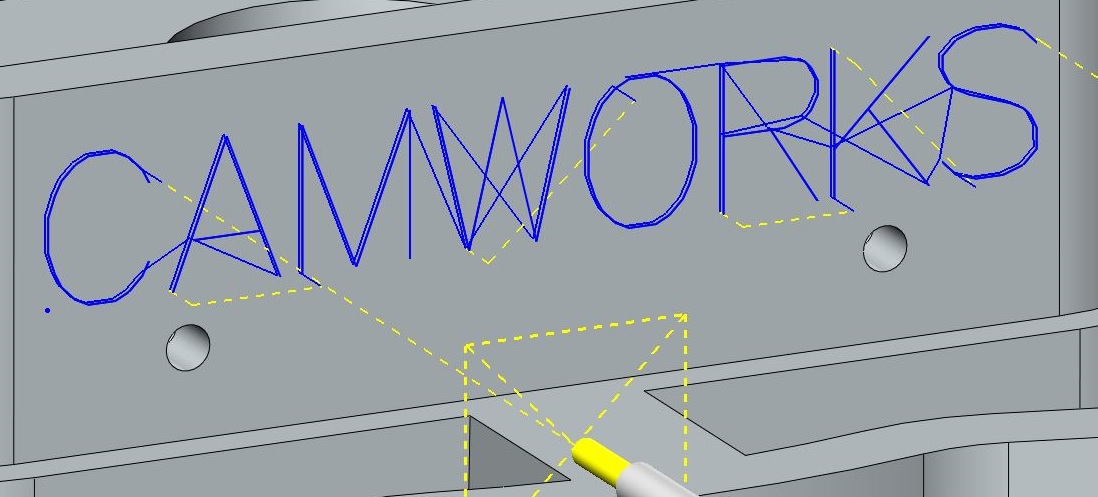

demasiados segmentos, lo que ocasiona más movimientos de la herramienta y en casos extremos, que la lectura del grabado sea ilegible, como lo observamos en las imágenes de abajo:
Normalmente, esto se controla modificando
el valor de
la tolerancia en la opción
Desv. Spline (Spline Deviation)
asignando un valor más pequeño, típicamente el valor promedio es
0.01mm (.00039 in)

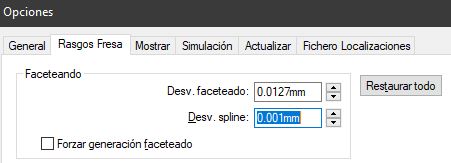

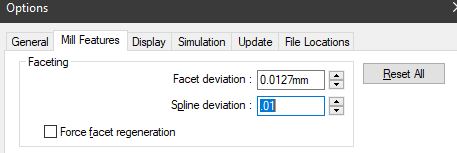

Para mejorar la calidad de la trayectoria, modifique el valor de la tolerancia
en la opción
Desv. Spline (Spline Deviation)
por un valor más pequeño hasta obtener el resultado deseado en la trayectoria

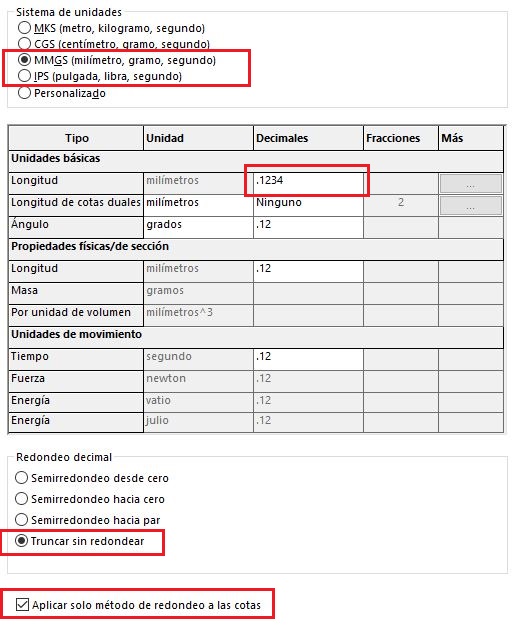

Para agregar más decimales en el campo de tolerancia, modifique la cantidad de dígitos desde las opciones de SolidWorks
Después de modificar la opción
Desv. Spline (
Spline Deviation
), es necesario editar la definición del
RASGO DE GRABADO para actualizar el valor que se
asignó como tolerancia y generar nuevamente el
PLAN de OPERACIONES.

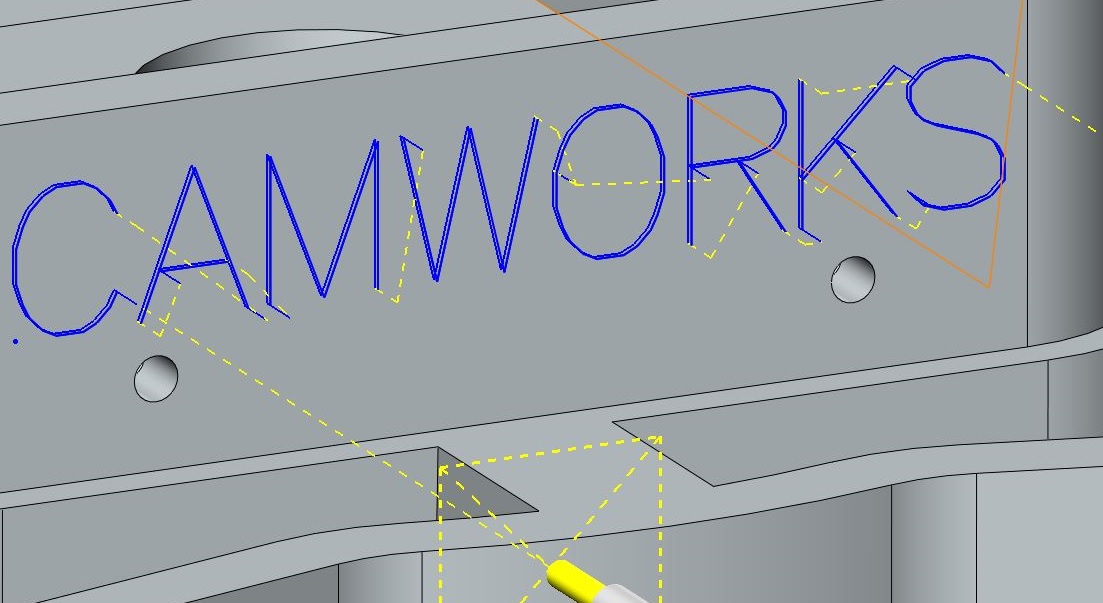

Como último paso, es necesario regenerar la trayectoria de mecanizado y el resultado mostrará una trayectoria más clara:
En resumen, modificando el valor de la tolerancia para la desviación en Splines, se puede obtener un grabado más definido sin la necesidad de modificar el croquis
