Presión

Puede aplicar presión uniforme o no uniforme (variable) a las caras para su uso en estudios estructurales (estático, de frecuencia, de pandeo, no lineal y dinámico).

La presión uniforme se aplica en la dirección especificada y se distribuye de manera uniforme a todas las caras seleccionadas. La presión puede aplicarse a las caras seleccionadas en la dirección normal o en otra dirección.



Por ejemplo, la presión hidrostática es normal a las caras,

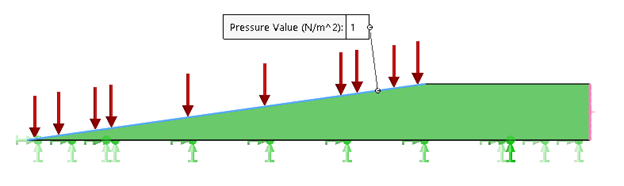

en tanto que la presión que ejerce la nieve sobre un techo inclinado es vertical

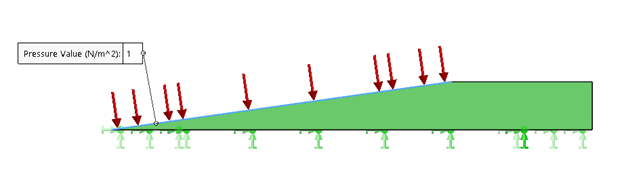

y la que ejerce el viento que sopla en forma horizontal es igualmente horizontal.

La magnitud de la fuerza equivalente generada por la presión es igual al valor de la presión por el área de la cara. Sin embargo, la fuerza neta equivalente depende de la geometría de la cara y de la dirección de la presión. Por ejemplo, al aplicar presión hidrostática sobre una cara cilíndrica entera, la fuerza de reacción resultante es de cero debido a la simetría.
