¿Por qué no veo la pestaña de solución adaptativa?

Existen métodos adaptativos de creación de malla en Solidworks Simulation. Estos métodos se basan en las estimaciones de error y sirven para mejorar la exactitud de resultados de estudios estáticos.

Los dos métodos existentes son:

1. Método H:  modifica el tamaño de la malla. Aplicará refinamiento de malla (elementos más pequeños) en zonas de alto nivel de error (variación de resultados). El software, al ejecutar, refinará automáticamente la malla donde sea necesario con el fin de mejorar los resultados.

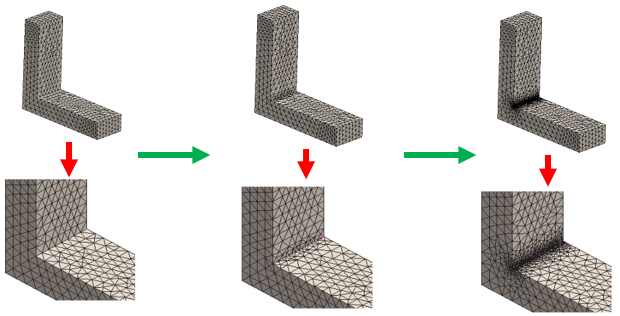

      Observa el siquiente ejemplo:

Solidworks de manera automática refinará la malla donde existan zonas de alto nivel de error.

1. Método P:  modifica la formulación de los polinomios (segundo, tercero, cuarto y hasta quinto orden). No altera la malla, por lo que esta permanece exactamente igual, solo se modifica automáticamente el orden de los elementos en donde sea necesario.

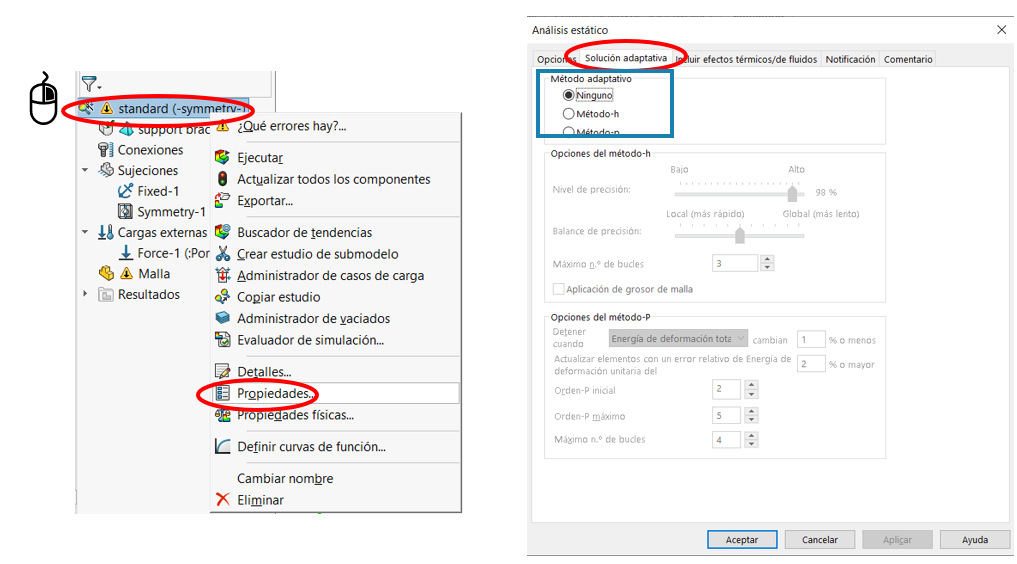

 Para acceder a los métodos adaptativos, observa el flujo:

RAZONES POR LAS QUE NO APARECE LA PESTAÑA DE MÉTODOS ADAPTATIVOS:

1. Verifica que estés trabajando en un análisis estático lineal.

2. Los métodos adaptativos únicamente están disponibles en piezas. (No ensambles ni sólidos multicuerpo).

3. Los métodos adaptativos únicamente están disponibles con mallados sólidos. ( No elementos shell ni elementos viga).
