¿Por qué desaparece mi ensamble al rotarlo?
Un problema presentado de forma frecuente cuando algún componente no se encuentra correctamente ensamblado, es que el centro del ensamble cambie y al momento de rotarlo éste desaparezca.

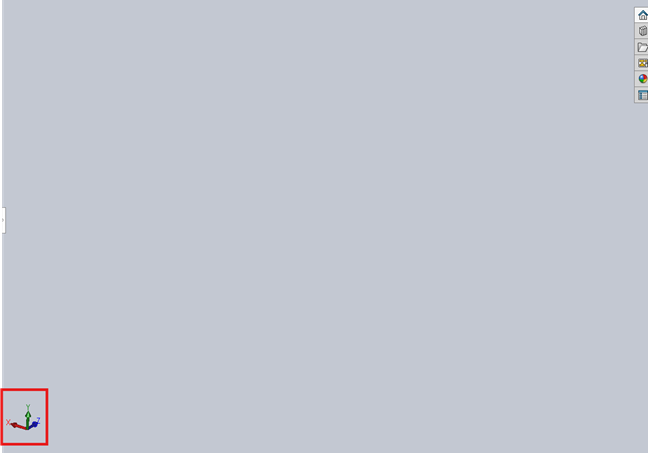

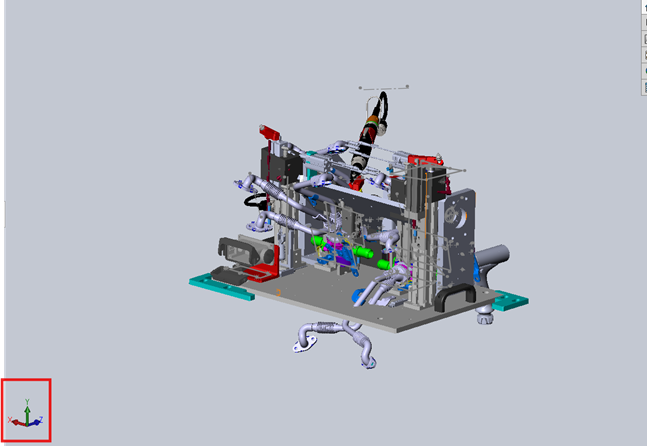

En el siguiente ejemplo se muestra una imagen del ensamble y una imagen vacía (el ensamble desapareció al momento de ser rotado).
Lo anterior, se debe a una pieza que no se encuentra correctamente restringida con relaciones de posición en el ensamblaje principal, más bien, se encuentra en algún punto del espacio de la plantilla, alejada del ensamblaje.
Para solucionar esto, hay que identificar

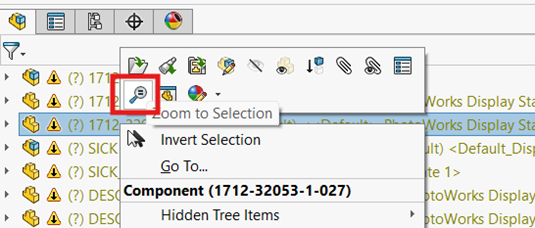

la pieza que se encuentra lejos, revisando los componentes uno por uno con la herramienta
de “selección de zoom” al dar “clic derecho” sobre el componente.
Al seleccionar esta herramienta, se hará un zoom sobre el ensamblaje principal para poder mostrar el componente seleccionado.

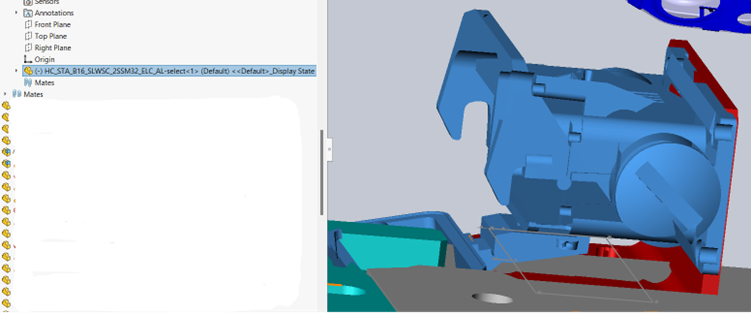

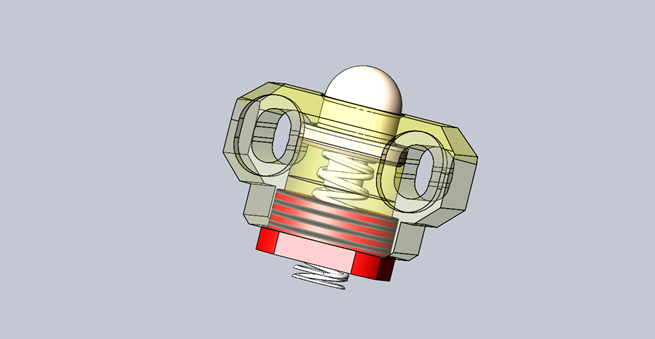

Viendo en este caso, que una
de las piezas la muestra totalmente alejada del ensamblaje.
Posterior a la identificación
del componente, se le pueden agregar relaciones de posición directamente o se
puede eliminar y volver a agregar.
