Pasos para cargar un archivo de un dispositivo USB a un control FANUC.

1.      Asegurarse que el “editing key” este en modo editar.

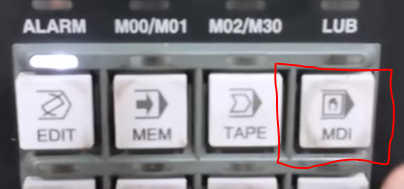

2.      Seleccionar el modo MDI.

3.      Seleccionar el modo “offset”.

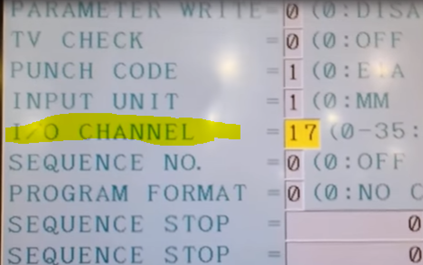

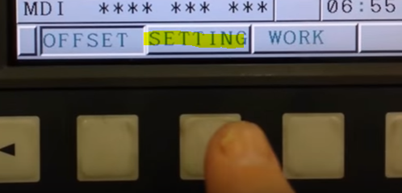

4.      Dirigirse a la página de “setting” para verficar que el canal I/O sea el 17.

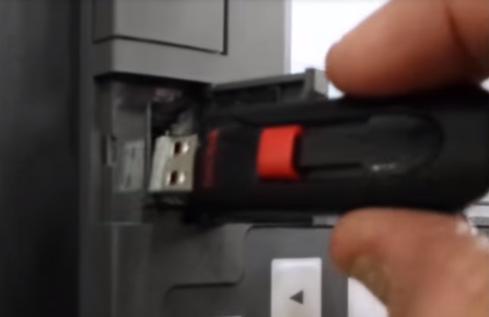

5.      Insertar el dispositivo USB en el puerto.

6.      Seleccionar el modo editar

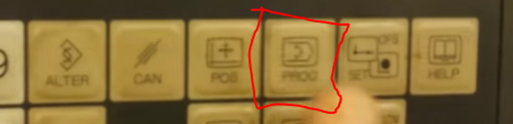

7.      Seleccionar “programa”

8.      Seleccionar la pantalla de directorio.

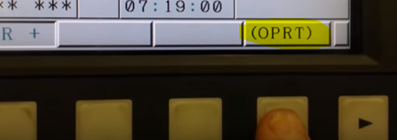

9.      Después dar clic en “operación”.

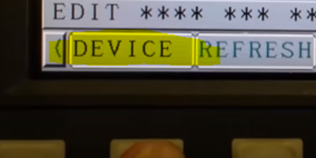

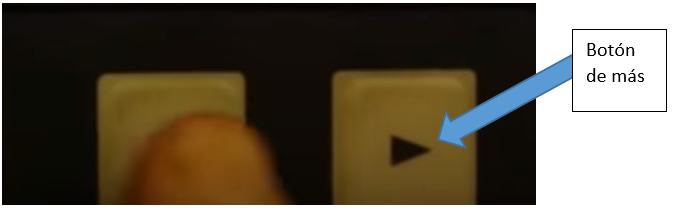

10.   Seleccionar la pestaña “device”. Nota dar clic en el botón de más para encontrar la pestaña “device”.

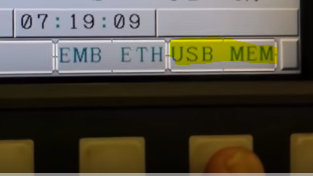

11.   Seleccionar la pestaña de “memoria USB” y automáticamente se van a ver en la pantalla del control los archivos que lee el control por ejemplo:(.nc, .txt, .cnc, .ncc, etc.).

12.   Dar clic en el botón de mas hasta llegar a la pestaña de “F input” y seleccionar la pestaña de “F Input”

13.   Escribir el mismo nombre del archivo al nuevo programa.

14.   Seleccionar la opción “F Name”

15.   Escribir el número del programa.

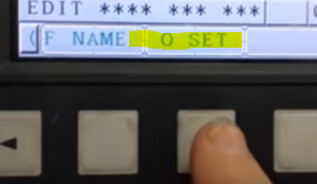

16.   Clic en la opción “O SET”

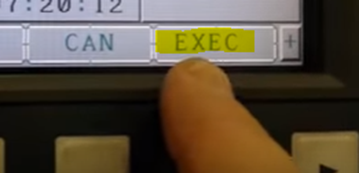

17.   Después dar clic en ejecutar.

18.   Clic en la opción de programa.

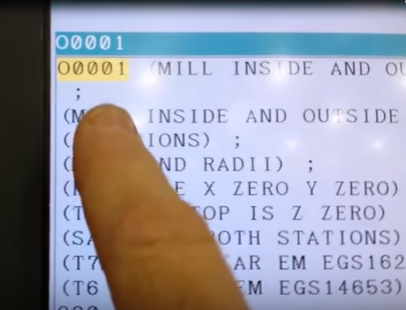

19.   El programa ya va a estar en el control listo para su ejecución.
