Interpretación de resultados de flexión en vigas
Uno de los resultados que arrojan los análisis con elementos vigas son las flexiones en la dirección 1 y dirección 2.

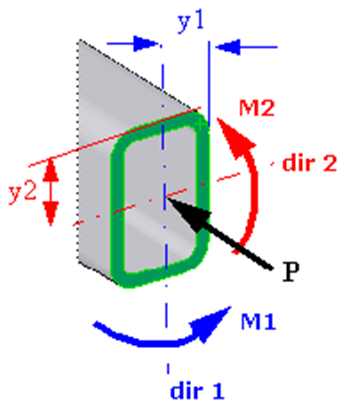

En el siguiente gráfico se muestra cómo se calculan e interpretan estos dos resultados:
Para ver un ejemplo aplicado, observa el siguiente vídeo: https://docs.zohopublic.com/file/d1i3pc9c48be9405041a29746c900dbf2643a
En la sección de archivos adjuntos podrás encontrar el análisis mostrado en el vídeo.
