Fuerzas en simplificación 2D (axisimetría)

Cuando se utiliza la simplificación 2D de axisimetría se debe tomar en cuenta que:

1. Las cargas no se dividen en ninguna proporción, deberán aplicarse de manera completa. (Diferente de la simetría 2D de esfuerzos y deformaciones planas)

2. Los resultados de fuerzas de reacción son totales, no es necesario multiplicar por ningún factor.

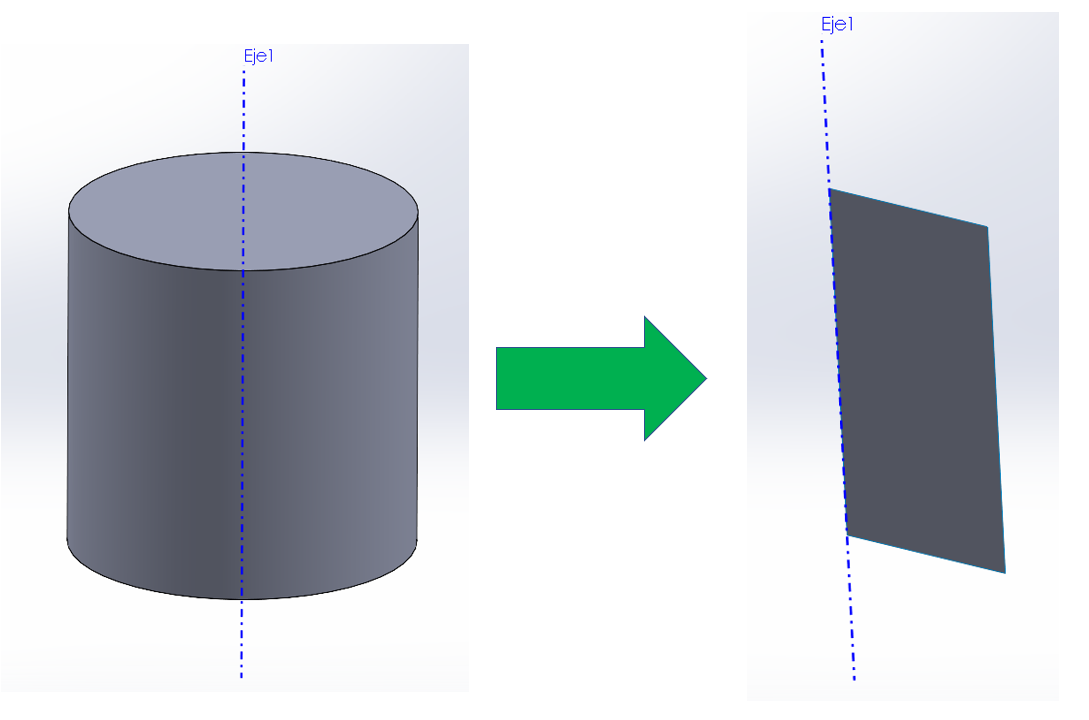

La simplificación 2D de axisimetría permite que un sólido de revolución sea simplificado a una pequeña porción del modelo.

Considere el siguiente análisis: La base del cilindro se encuentra fija y se requiere conocer la fuerza necesaria para comprimir 1 mm el cilindro.

--> Análisis con cuerpo sólido: el resultado del análisis menciona que la fuerza vertical necesaria para comprimir 1 mm el cilindro es de 5,600,000 N

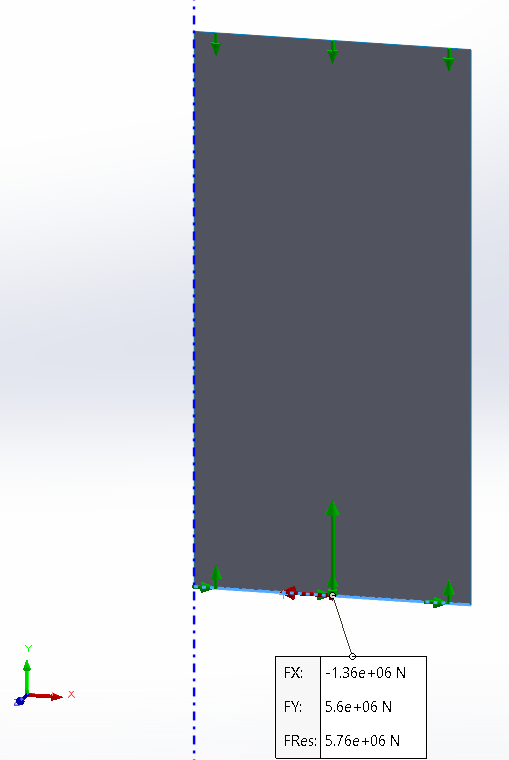

--> Análisis de simplificación 2D axisimetría: el resultado del análisis confirma que la fuerza vertical necesaria para comprimir el cilindro es de 5,600,000 N.

Puedes encontrar el caso de estudio en los archivos adjuntos.
