Error en cálculo de resortes SW 2019 SW 2020 SW 2021

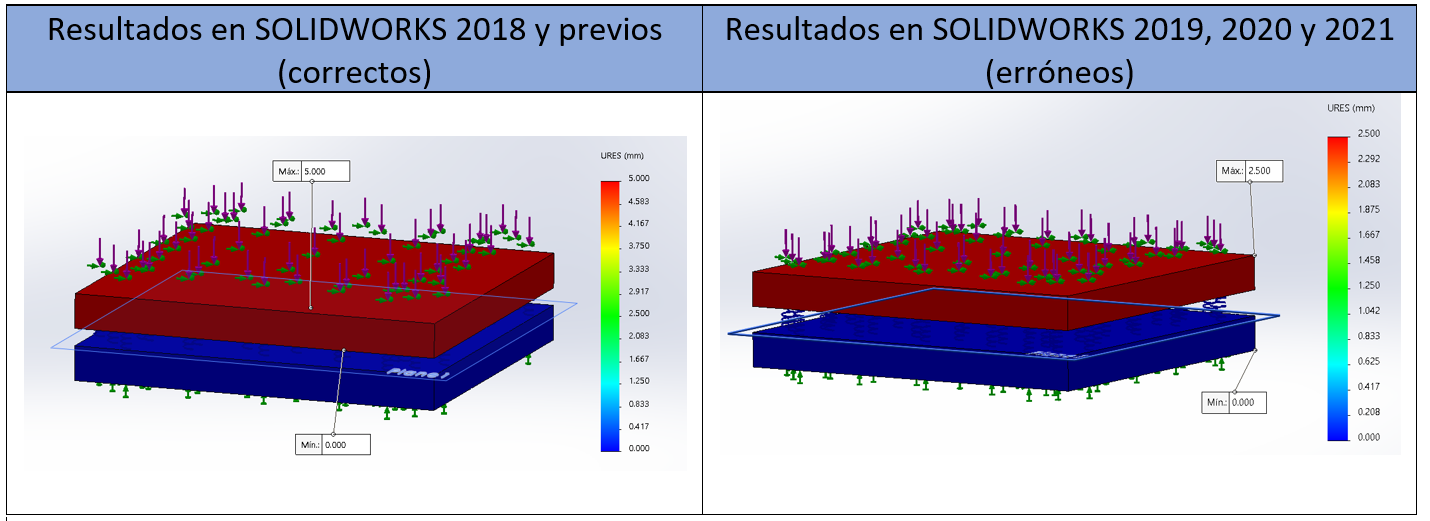

Las versiones de SOLIDWORKS Simulation 2019 SP0 hasta la versión 2021 SP1 presentan un error de programación que altera los resultados de desplazamiento cuando se usan resortes (muelles) en conjunto con el contacto de “No penetración”. No importa que solver o mallador se utilice el error está presente.
En la sección de “Archivos
adjuntos” encontrarás los archivos que se muestran en el vídeo.
Este error NO TIENE
solución en las versiones señaladas. Este error fue corregido en el SP 2 de SOLIDWORKS Simulation 2021
Si estás utilizando un conector de muelle, ¡por favor contacta al soporte técnico de DMD!
