Error al compilar el modelo de simulación en DELMIA Shop Floor Machining

En ocasiones, al momento de iniciar el proceso de simulación de una pieza con rasgos dentro de Shop Floor Machining (Compute and Check Tool Path), este puede fallar mandando un mensaje de error de compilador para la simulación, impidiendo poder visualizar los trazos para el maquinado de la pieza.

Se entiende por compilador a un software que se encarga de traducir un lenguaje de programación (C++, C#, Java, SQL, etc.) a lenguaje de máquina por medio de módulos de lenguaje. Por lo que, si el compilador actual no es compatible con el software DELMIA o ni siquiera se cuentan con las herramientas de compilación en el equipo, pueden ocasionar problemas los problemas de simulación.

Para saber si se cuenta con un compilador en el equipo, y de tenerlo, que versión es, solo es necesario ubicarlo en la siguiente dirección: C:\Program Files (x86)\Microsoft Visual Studio\20XX\BuildTools o desde el panel de control en programas instalados como Visual Studio Build Tools 20XX.

De no tenerlo y sea necesario instalarlo, se puede descargar de la siguiente liga:

https://visualstudio.microsoft.com/es/visual-cpp-build-tools/

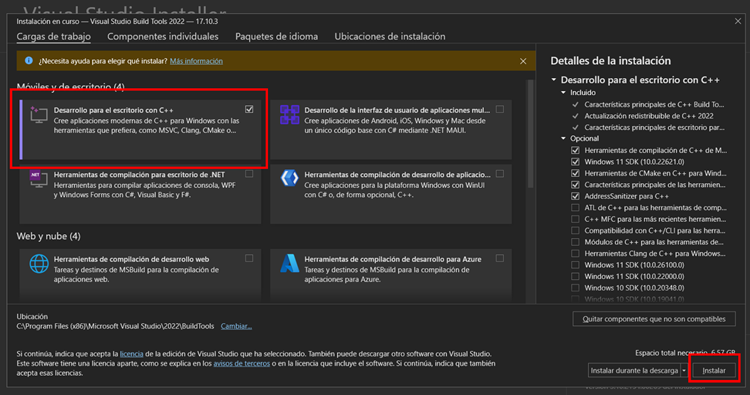

 Una vez descargado, se ejecuta el instalador y se seleccionan los productos o cargas de trabajo, para el compilador se seleccionarán las cargas de desarrollo para escritorio con C++.

Una vez instaladas las cargas de trabajo, el equipo ya contará con herramientas lenguaje para compilación de distintos lenguajes. Por lo que ahora, solo es necesario asignar que versión es la que utilizará el software Delmia.

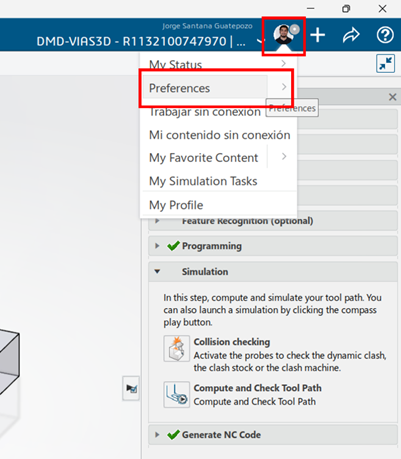

Una vez abierto el software de Shop Floor Machining, dentro de la interfaz dirigirse a las “Native Apps” seguido por “Preferences”.

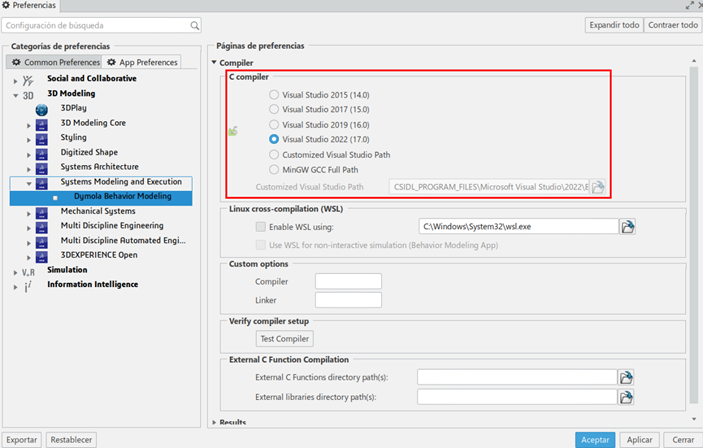

Esta opción abrirá una nueva ventana, aquí se seleccionarán las siguientes ubicaciones: App Preferences > 3D Modeling > Systems Modeling and Execution. En esta sección se podrán visualizar y seleccionar los distintos compiladores compatibles con Delmia.

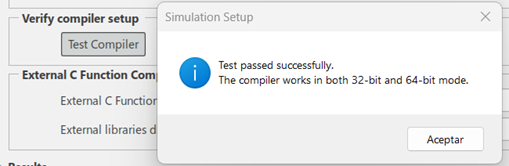

Se selecciona la versión de compilador instalado en el equipo, si el compilador se encuentra en una ruta personalizada, también existe la opción para ubicar dicha ruta. Una vez seleccionado el compilador, para confirmar el correcto funcionamiento, en la misma ventana, en la parte inferior, está la opción de “Test Compiler”.

Ya confirmado el correcto funcionamiento del compilador, el mensaje de error dejará de aparecer para poder continuar con la simulación de rutas y rasgos dentro de la pieza.
