Cambiar elementos High (alta calidad) a Elementos Draft (calidad borrador)

Una de las actividades frecuentes en el desarrollo de un análisis por medio de MEF es la definición del tipo de malla.

Entre algunas de las opciones disponibles es la definición de la calidad de la malla. Esta puede ser malla de calidad borrador (draft) o malla de alta calidad (high).

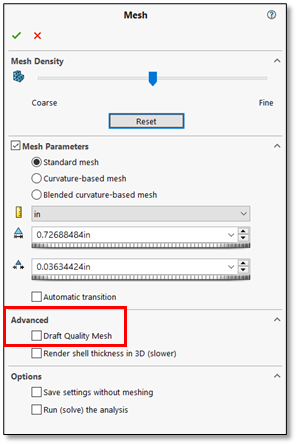

Al habilitar esta casilla de verificación, se cambia el tipo de elemento de malla del tetraedro de alta calidad que es la opción predeterminada a una versión borrador que es un elemento más simple.

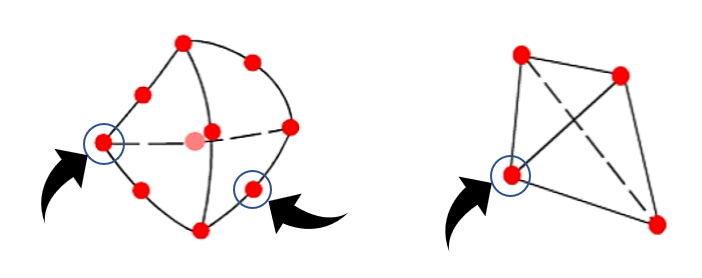

La principal diferencia entre estos dos tipos de elementos es el número de nodos que están activos: Los tetraedros de alta calidad tienen cada uno 10 nodos (uno por esquina y otro en el centro de cada lado), mientras que la calidad borrador tiene 4 nodos (solo en las esquinas). Esto también significa que un elemento de alta calidad tiene más grados de libertad total (DOF) que una versión borrador.



Como es de esperarse,  el elemento de alta calidad o 2do orden (high) es más exacto, mientras que el de calidad borrador o primer orden (draft) resuelve mas rápido.
