Diferencias para abrir un ensamble en modo solucionado, aligerado o revisión de diseños grandes
Al momento de querer abrir un archivo de ensamble dentro de Solidworks, este ofrece varias opciones o modalidades para abrir el archivo, pero ¿Conocemos la diferencia entre cada modalidad? ¿Sabemos las ventajas y desventajas de cada forma de abrir un archivo?
A continuación, se muestran que son están modalidades y como se puede sacar provecho de cada una de ellas.

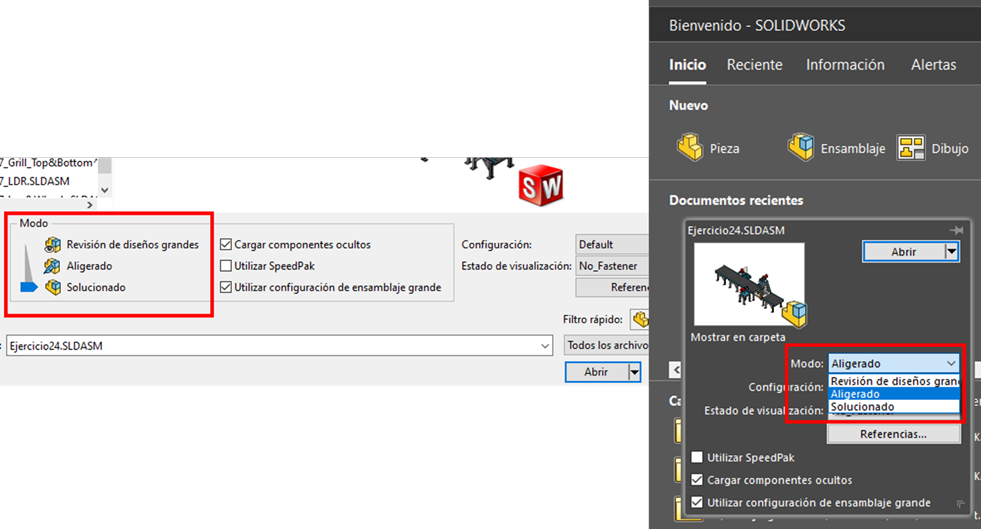

Para iniciar, debemos
de identificar donde se encuentran estas modalidades, estas 3 opciones solo se encuentran
al momento de abrir un archivo desde Solidworks, ya sea con el botón “Abrir” o desde
la pantalla de “Bienvenido”. Ahí se encontrará la etiqueta “Modo” y dentro de
la etiqueta estarán las opciones “Revisión de diseños grandes”, “Aligerado” y “Solucionado”.
Una vez ubicadas estas opciones al
momento de abrir un archivo, se hablará sobre la diferencia que existe entra
cada una de estas modalidades, empezando con la más comúnmente utilizada.

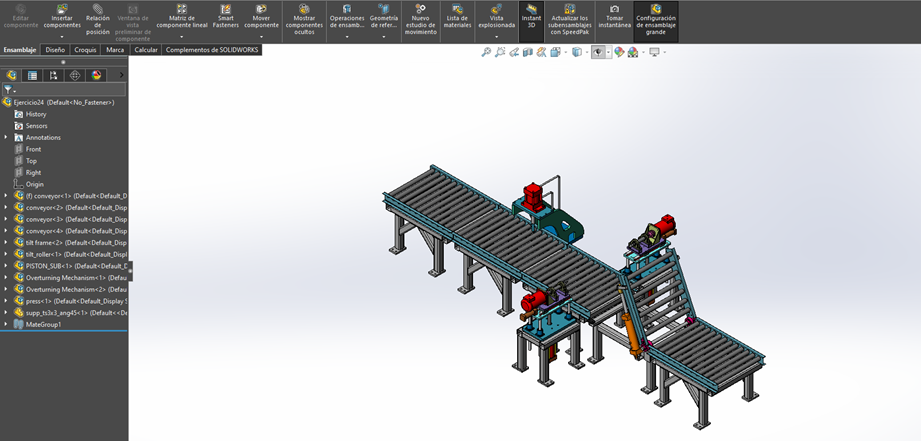

Modo Solucionado
Este modo es el predeterminado por Solidworks, cualquier archivo que se ejecute desde Windows se abrirá en esta modalidad. Esta opción es la más utilizada ya que en esta modalidad se ejecutan todas las operaciones para la edición y creación de los ensambles.
En esta modalidad todas las herramientas de edición de Solidworks estarán habilitadas para realizar las modificaciones necesarias en el archivo, por lo que es normal que siempre se quiera abrir cualquier ensamble con esta opción. Sin embargo, la gran desventaja que ofrece esta modalidad son los tiempos de carga para la apertura y reconstrucción del archivo.
Esto ocurre ya
que, como se comento anteriormente, esta opción abre el archivo con la finalidad
de editar y crear operaciones geométricas dentro del diseño. Por lo que, cada
subensamble y pieza dentro del archivo se cargan en la memoria por completo,
con la finalidad de ser totalmente funcionales y accesibles los datos de los modelos.
Esto repercute en los tiempos de carga, ya que no además de abrir el ambiente
gráfico, se abren las memorias de operaciones por cada pieza en el archivo y
entre más grande y detallado sea un archivo, este puede demorar mucho para su
apertura y reconstrucción al modificar.
Modo Aligerado
Esta modalidad
puede ser una buena opción para mejorar el rendimiento de los ensambles, ya que
esta solo carga cierta información de los componentes en la memoria, como la
gráfica y la de referencias. A diferencia de el modo solucionado, esta opción estará
limitada en la edición de los componentes, sin embargo, contará aún con varias
opciones para trabajar como:
- Relaciones de posición
- Orientación
- Posiciones
- Propiedades de masa e interferencias
- Seleccionar y referencias caras, esquinas y vértices
- Distintas modalidades para desplegar

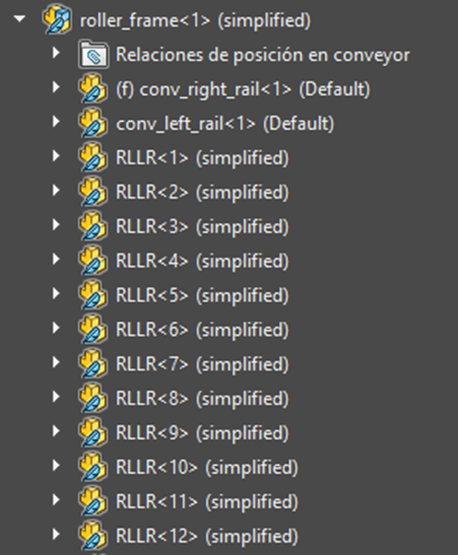

Para saber que
un archivo se abrió en esta modalidad solo hay que identificar la imagen de una
pluma sobre los iconos de ensambles y piezas.
Otra gran
ventaja que ofrece esta modalidad es que una vez abierto un archivo en modo
aligerado se pueden seleccionar ciertos componentes y abrirlos en modo
solucionado desde el ensamble para así realizar su edición y una vez finalizado
volver a pasarlos a aligerado. Para lograr hay varios métodos, como:
- Dar doble clic sobre el componente en el área gráfica.
- Clic derecho en el componente y seleccionar “Establecer
como solucionado” en el menú.
- Clic derecho sobre el componente de nivel
superior del ensamble y seleccionar “Pasar aligeradas a solucionadas” para
convertir todos los componentes a solucionados.

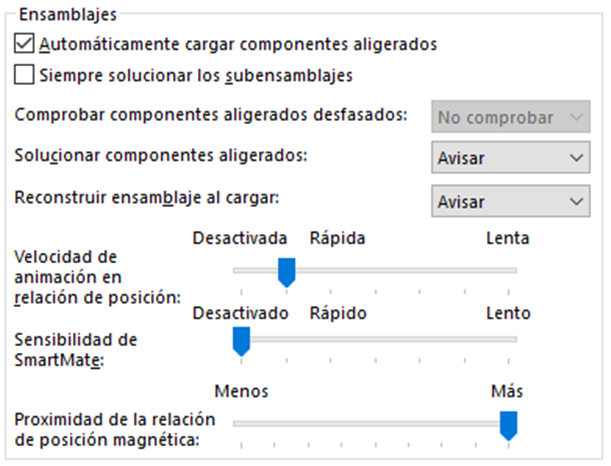

Una buena
práctica es configurar Solidworks para que abra de manera predeterminada todo ensamble
en modo aligerado, inclusive desde Windows, y una vez abierto el archivo,
solucionar solo los componentes con los que se estarán trabajando para su
edición. Para realizar esta configuración, solo hay que entrar en Opciones del
sistema > Rendimiento > Ensambles > Automáticamente cargar componentes
aligerados.
Con esta opción
se podrán mejorar los tiempos de carga de los archivos, siendo más eficientes
al momento de edición de los archivos de ensambles, sobre todo cuando se tratan
de ensambles grandes.

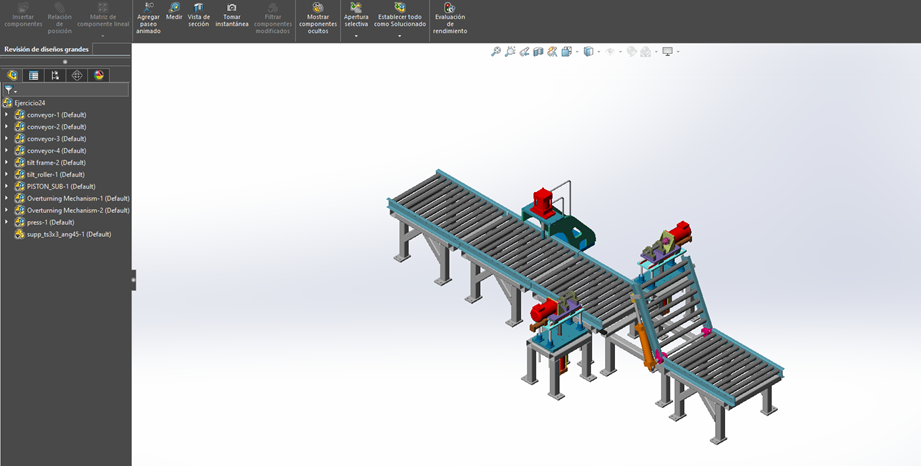

Modo revisión de diseños grandes
Esta opción, como bien dice su nombre, permite realizar una revisión del archivo, es decir, solo abre la memoria gráfica del ensamble para una visualización de los componentes. Por lo que limita a gran medida las acciones que podemos hacer dentro de esta modalidad, pero aun permite ciertas funcionalidades, como:
- Mediciones
- Revisar el árbol de diseño
- Ocultar componentes
- Tomar capturas
- Crear comentarios
- Apertura selectiva
Este modo
realiza una apertura mucho más rápida de los archivos y es muy funcional para
cuando solo se quiere mostrar el diseño o realizar algunas mediciones y
capturas. De cualquier forma, desde esta opción también se puede seleccionar cualquier
componente para abrirlo en una ventana nueva en modo aligerado o solucionado,
esto usando el comando de “Apertura selectiva”.
También usando
el comando de “Editar ensamble” dentro de esta modalidad, habilita algunas
funciones para la edición, como relaciones de posición, añadir, suprimir y
mover componentes. Para cualquier otra edición se requiere abrir los archivos
en modo solucionado.
Comparación de modos de apertura
Una vez revisadas
estas distintas modalidades de apertura de ensambles, se puede escoger la
opción que se adecue mejor a la forma de trabajo que se emplea. Cada una con
sus ventajas, propósitos y objetivos para su funcionamiento. Mencionado esto,
se muestra a continuación un resumen de lo aprendido.
|
|
Solucionado |
Aligerado |
Revisión de diseños grandes |
|
Velocidad de apertura |
Lenta |
Rápida |
Más rápida |
|
Edición |
Completa |
Limitada |
Escaza |
|
Resumen |
Mejor opción para la edición de componentes |
Mejor opción de apertura y versatilidad |
Mejor opción para visualización |
