Deformación plana
Simplifacion 2D
La utilización del método de simplificación 2D reduce drásticamente el tamaño de los estudios de simulación de SOLIDWORKS y le permite utilizar una malla más refinada para lograr resultados más precisos.
Muchos problemas tridimensionales se pueden representar en 2D sin perder la precisión de la simulación. El cambio de 3D a 2D conduce a una reducción drástica de los tiempos de resolución.
La pción de la simplificación 2D modela el problema mediante una suposición de deformación unitaria plana. El desplazamiento en una de las direcciones es insignificante con respecto a las otras dos. La condición de deformación unitaria plana es válida si:
- Una de las cotas es mucho mayor que las otras dos.
- Las fuerzas en plano no varían a lo largo de la cota más grande.
- Las fuerzas que actúan de forma normal al plano de sección son insignificantes.

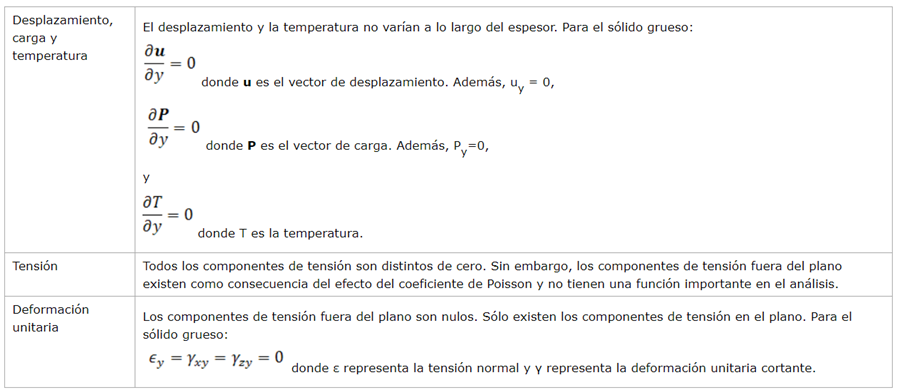

La figura muestra un sólido grueso bajo los efectos de cargas uniformes. La cota de Y es mucho mayor que las cotas de X y Z. Para modelar el problema, cree un plano de sección que sea paralelo al plano XZ, especifique el espesor y aplique cargas y sujeciones a las aristas.
