A continuación, podrás encontrar el listado de operaciones disponibles para maquinados en 3 ejes simultáneos en SOLIDWORKS CAM y CAMWorks.

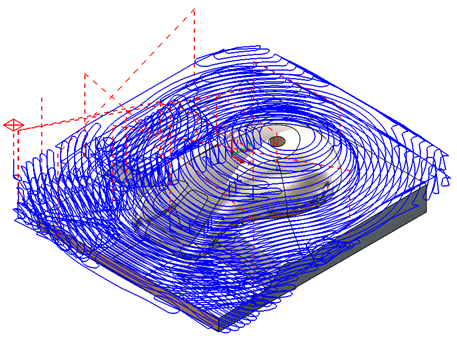

·        Desbaste de área: Es la operación de desbaste de 3 ejes. Este ciclo elimina el material sobrante entre el tocho o la pieza final haciendo una serie de cortes paralelos a través del tocho hacia la pieza final. Las profundidades de corte pueden ser constantes o variables.

Disponible en: SOLIDWORKS CAM y CAMWorks Milling Standard.

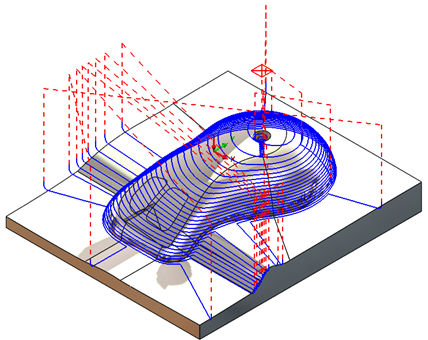

·        Nivel Z: Es un ciclo de contorneado de acabado que elimina material mediante una serie de cortes planos horizontales. Los cortes siguen el contorno del rasgo a niveles Z decrecientes según el Acabado de superficie especificado.

Disponible en: SOLIDWORKS CAM y CAMWorks Milling Standard.

·        Área plana: La función de la operación “área plana” elimina material de las caras de operaciones que son planas y paralelas al plano de mecanizado XY. Las trayectorias de herramientas solo se generan en áreas completamente planas. Si una cara / superficie tiene incluso un pequeño gradiente, la trayectoria no se generará.

Disponible en: SOLIDWORKS CAM y CAMWorks Milling Standard.

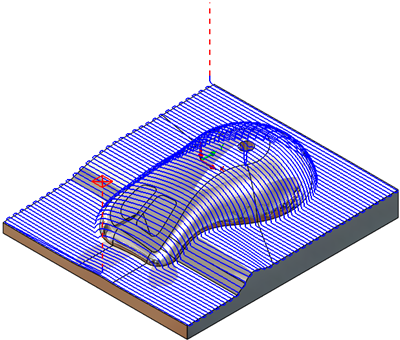

·        Proyección patrón: Es un ciclo de acabado superficial que elimina material según el patrón seleccionado.

Disponible en: CAMWorks Milling Standard.

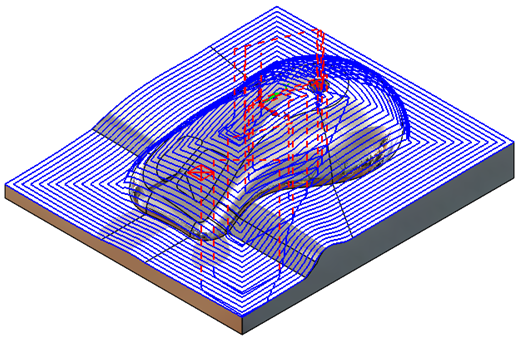

·        Pasada constante: La operación elimina el material manteniendo un paso constante definido por el usuario en relación con la superficie. Este método produce el acabado de superficie más uniforme en entidades cuyas caras tienen ángulos de pendiente poco profundos y empinados.

Disponible en: CAMWorks Milling Standard.

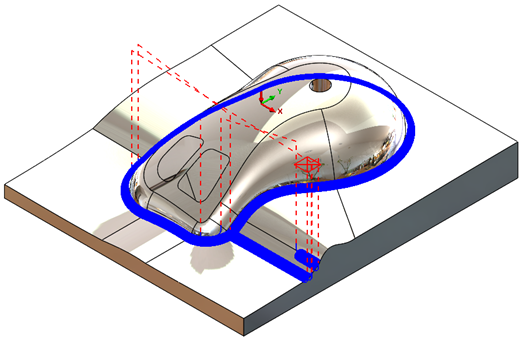

·        Bitangencia: Este ciclo genera trayectorias de herramientas para terminar las áreas de las esquinas de la pieza usando una sola pasada o múltiples pasadas constantes.

Disponible en: CAMWorks Milling Standard.

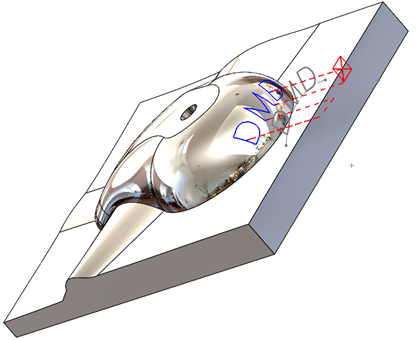

·        Proyectar curva: Este ciclo elimina material proyectando entidades de grabado o curva de 2,5 ejes seleccionadas en las caras / superficies. Este ciclo asegura una profundidad de corte constante a lo largo de la superficie y se puede lograr en una o varias pasadas.

Disponible en: CAMWorks Milling Standard.

·        Fresado Multiejes (undercutting): Esta es la operación principal para el fresado simultáneo de 4 y 5 ejes pero puede reducirse a 3 ejes y usarse de manera similar a la operación “proyección patrón”.  Esta operación tiene la capacidad única de crear trayectorias de herramientas de “undercutting”.

Disponible en: CAMWorks Milling Professional.
