Creación y configuración de tablas de calibres/doblados de chapa metálica

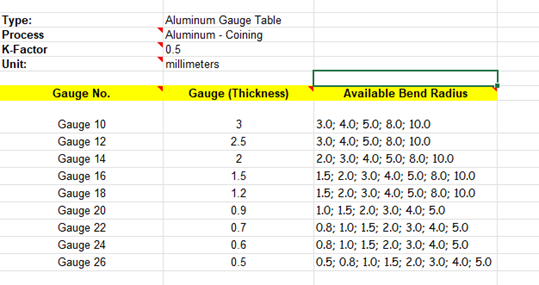

Cuando creamos una brida en chapa metálica, nosotros podemos agregar el espesor del material, así como el ángulo de doblez o podemos usar una tabla de calibres. SOLIDWORKS cuenta con algunas tablas predeterminadas para ciertos materiales que cuentan con todos los valores necesarios para crear la pieza y sus dobleces. Sin embargo, nosotros en caso de ser necesario, podemos crear nuestras propias tablas para materiales específicos y agregarlos al software.

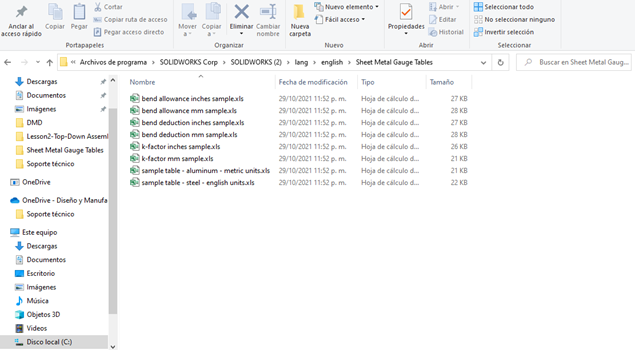

Una vez personalizada nuestra propia tabla, como se puede agregar para que aparezca en SOLIDWORKS. La primera opción es guardar este archivo a la ubicación que se mostró anteriormente, sin embargo, en caso de una actualización, desinstalación o reinstalación del software, posiblemente este archivo sea borrado por ubicarse en la misma dirección que los archivos predeterminados, por lo que se sugiera guardar este archivo o cualquier otro personalizado en carpetas diferentes.
Para agregar

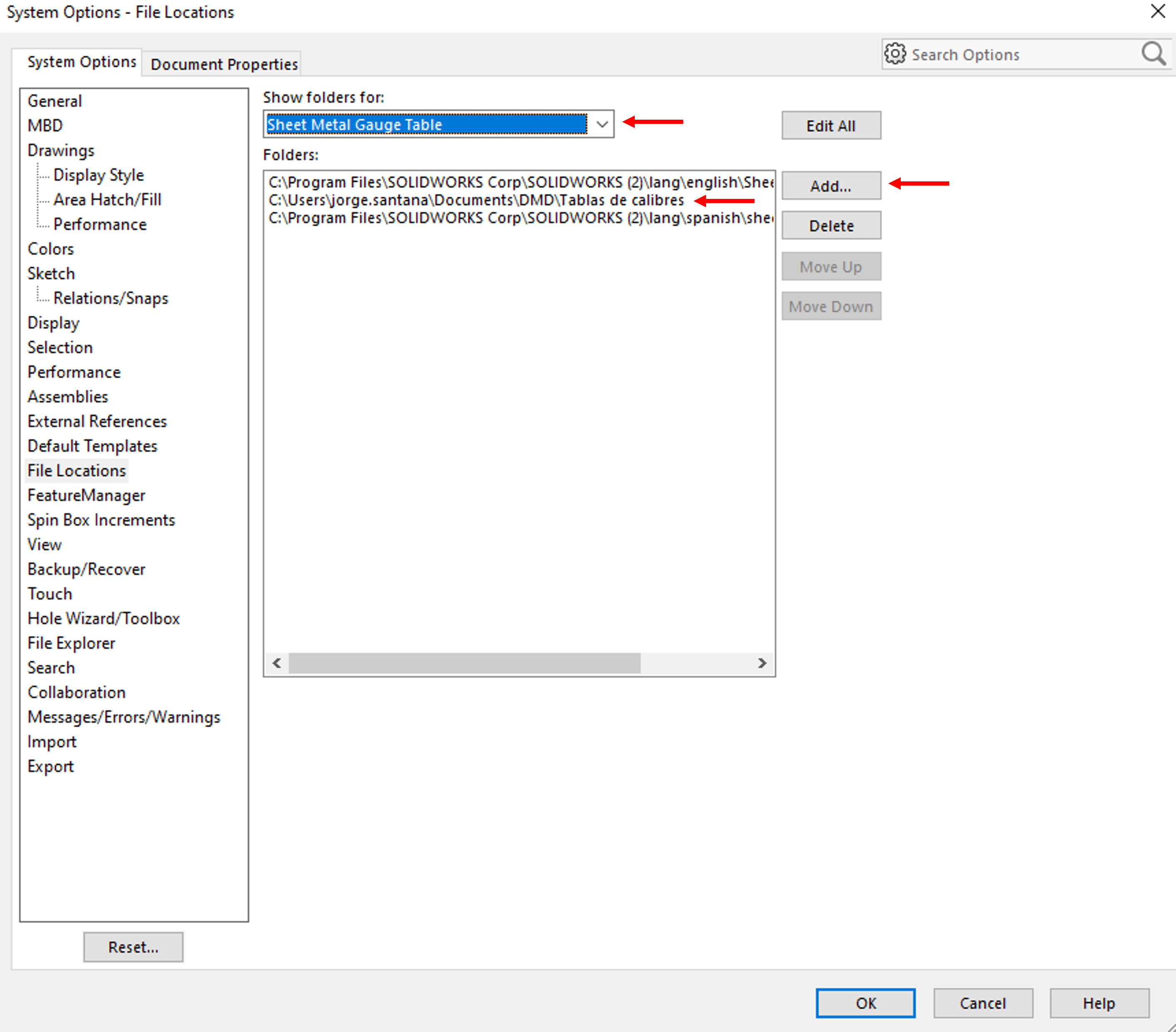

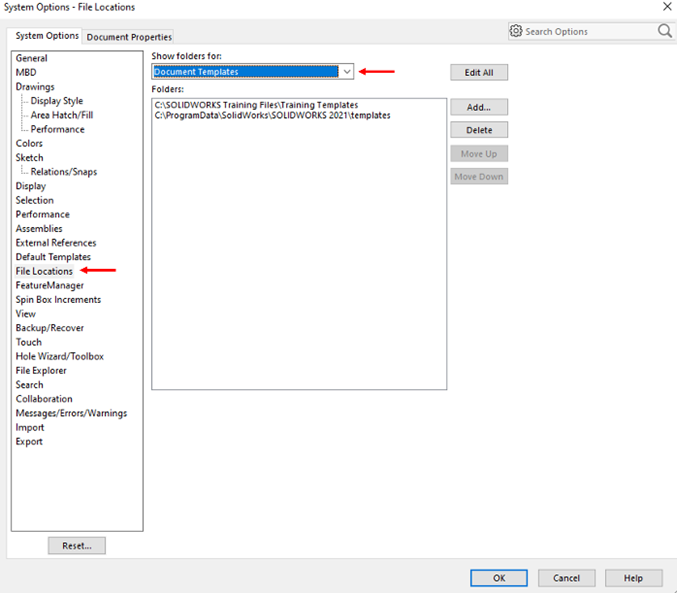

estas carpetas en el sistema, simplemente hay que entrar a Opciones > File
Locations > Sheet Metal Gauge Table, dar en la opción “add” y agregar la
dirección donde se encuentran nuestras tablas personalizadas.
Con esto, cuando

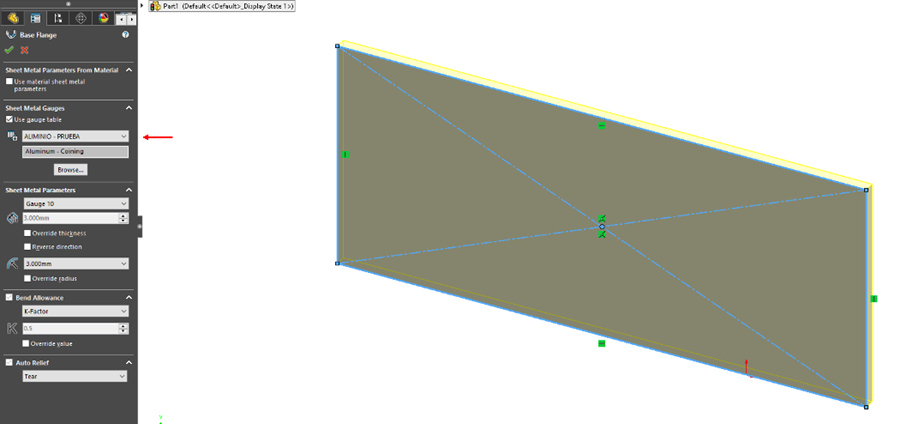

realicemos una brida, podremos seleccionar nuestra tabla personalizada para
crear el diseño en base a los datos agregados.
