¿Como puedo obtener las fuerzas de reacción?
Las fuerzas de
reacción suma todas las fuerzas de reacción en los nodos de las entidades
seleccionadas y en todo el modelo. Esto es equivalente a la fuerza de reacción
global en las componentes X – Y – Z. En el caso de los momentos suma los
momentos de reacción en los nodos de las entidades seleccionadas y de la misma
forma en todo el modelo.
En el simulation
manager ->Clic derecho carpeta de resultados > Listar fuerzas
resultantes.
Considera esta viga en voladizo de 1m de largo con un torque de 10Nm aplicado alrededor del Eje 1, fuerza de 100N en la dirección -Y y 200N en la dirección -X
Los momentos de reacción esperados:
-100N*1 / 2 = 50Nm en X
-200N*1 / 2 = -100Nm en X
-10 Nm en Z.

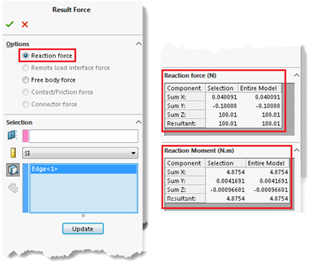

Los resultados obtenidos a través de solidworks simulation son muy próximos a los calculados:
