Como encontrar un componente de SOLIDWORKS dañado.

Si descubre que un componente de SOLIDWORKS en su ensamblaje o dibujo se ha dañado, hay un par de causas comunes para la corrupción de archivos.

1.- Un archivo de SOLIDWORKS se truncó mientras se guardaba . Esto puede ocurrir cuando la unidad en la que se guarda el archivo deja de estar disponible repentinamente o el sistema se bloquea.

2.- Se estaba copiando un archivo de SOLIDWORKS hacia o desde una unidad de red y, de repente, la unidad de red dejó de estar disponible durante el proceso. En este escenario, es posible que el archivo en la ubicación de destino esté dañado.

Por lo general, un usuario recibirá una indicación de que el archivo está dañado cuando intente abrirlo, pero si el archivo dañado está en un documento de nivel superior abierto, como un ensamblaje o un dibujo, es posible que no haya ningún indicio de corrupción hasta que se guarda el documento de nivel superior.

Cuando hay un archivo dañado, un usuario recibirá un mensaje que indica que el archivo no se puede abrir o guardar y que se comunique con su distribuidor de SOLIDWORKS.

En un documento de nivel superior, sin embargo, no hay ninguna indicación si es el documento de nivel superior o un documento de referencia el que está dañado. Entonces, ¿Cómo encontramos el archivo corrupto?  Esto requiere un proceso de eliminación.

IDENTIFICACION DE UN ARCHIVO DE SOLIDWORKS DAÑADO.

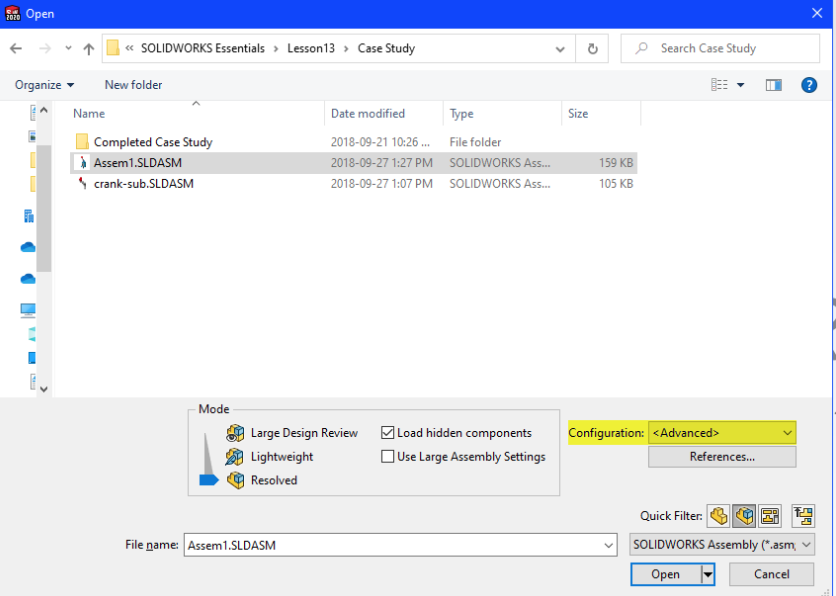

El primer paso es abrir el documento de nivel superior y luego configurar Avanzado desde el menú desplegable como se muestra en la siguiente figura.


Configuración avanzada para la configuración.

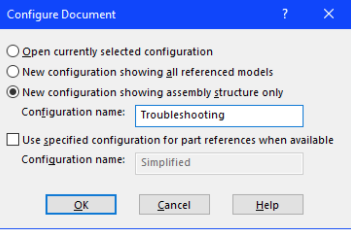

Después de hacer clic en Abrir, en el cuadro de diálogo que aparece a continuación, seleccione 'Nueva configuración que muestra solo la estructura de ensamblaje' y proporcione un nombre para la nueva configuración, es decir, Solución de problemas. Esto suprimirá todos los componentes a los que se hace referencia en el ensamblaje.


Configurar el documento.

Una vez que el ensamblaje esté abierto, comenzando desde la parte superior del "FeatureManager", desactive cada componente, uno a la vez, hasta que reciba una advertencia sobre la imposibilidad de cargar el componente. Este será el archivo corrupto. Si el problema es con un subconjunto, es posible que deba abrir cada subconjunto, desde el cuadro de diálogo Abrir usando el modo Avanzado para Configuraciones.

NOTA: En su mayor parte, el soporte de DS SOLIDWORKS puede reparar archivos corruptos, pero esto puede llevar algún tiempo y existe la posibilidad de que el archivo no se pueda reparar. Si existe una copia de seguridad o una versión anterior del archivo, usar y / o actualizar este archivo puede proporcionar la resolución más rápida. Para piezas simples, la recreación de piezas puede ser la solución más rápida.
