Si alguna vez creaste un perfil de soldadura y al ejecutar el comando structural member, este perfil personalizado no se muestra en el panel de selección, seguramente se debe a que no seguiste el proceso correcto para añadirlo. En este artículo conocerás el paso a paso para crear weldment profiles personalizados.

Primero veamos cómo funcionan los weldment profiles predeterminados de Solidworks, estos se encuentran ubicados en la siguiente ruta “C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\data\weldment profiles”, esta ruta ya se encuentra en las ubicaciones de archivo en las opciones de sistema de Solidworks, específicamente en mostrar carpeta para “weldment profiles”, más adelante en esta misma ventana tendremos que añadir la ruta de nuestra carpeta con los perfiles personalizados.

Dentro de la carpeta weldment profiles, encontraremos los perfiles organizados por carpetas según el estándar y dentro de ellas los archivos en formato Lib feat part (.sldlfp), cabe resaltar que cualquier perfil que creemos debe estar en este mismo formato, para verificar que el perfil tenga ese formato, el croquis debe tener el siguiente icono

El proceso para crear un weldment profile personalizado se divide en tres etapas:

1. Creación de carpeta para almacenar perfiles.

1. Crear una carpeta en la ubicación deseada por el usuario, se recomienda que esta carpeta se encuentre en una ruta diferente a las de Solidworks, ya que, si se desinstala el programa, se pueden perder los archivos.

2. Se debe seguir una jerarquía (regla de orden) de carpetas, para ser reconocidas en el panel de selección del comando structural member, la cual es “carpeta principal/carpeta estándar/carpeta tipo”, los archivos de los perfiles deben almacenarse en la carpeta tipo. Se muestra el siguiente ejemplo:


1. Creación de croquis del perfil y guardar.

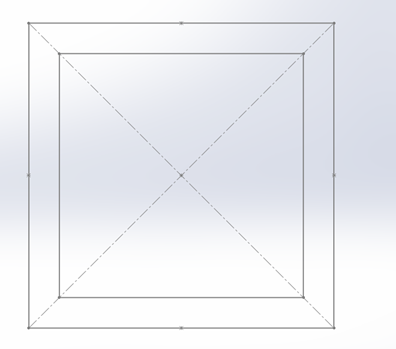

1. Crear el croquis del perfil en un plano con sus dimensiones, se recomienda agregar puntos de referencia en las aristas, ya que si requerimos editar la ubicación del perfil se hará a través de esos puntos, en el ejemplo se ubicaron los puntos en la mitad de las aristas exteriores.


1. Una vez creado el croquis, este se debe seleccionar en el FeatureManager Design Tree, luego clic en guardar como, seleccionar el formato .sldlfp y guardarlo en nuestra carpeta tipo, la cual fue creada previamente en la etapa 1 (“Cuadrado”).

2. El croquis del perfil debe aparecer con el icono de una “L” cuando se haya guardado.


1. Asignar nueva ruta en ubicaciones de archivo de Solidworks.

1. Para que Solidworks detecte nuestros perfiles personalizados al ejecutar el comando structural member, se debe añadir desde system options/file locations/show folders for weldment profiles dando clic en add y seleccionar nuestra carpeta principal, que fue creada previamente en la etapa 1 (“Perfiles weldments personalizados”).

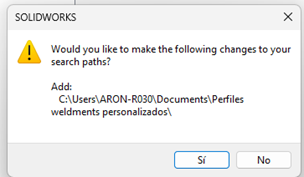

2.  Al dar clic en aceptar, aparecerá un mensaje indicando si queremos realizar los cambios y seleccionamos sí.

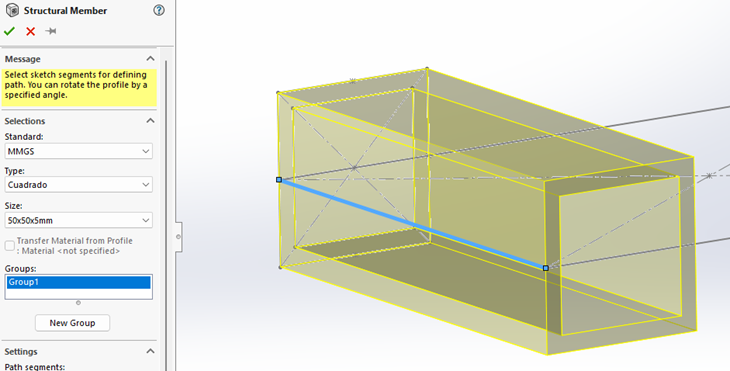

Listo, con estos sencillos pasos podremos hacer uso de nuestro perfil, en la selección standard dentro del comando structural member, encontraremos nuestra carpeta estándar (“MMGS”) en conjunto con los perfiles predeterminados de Solidworks.

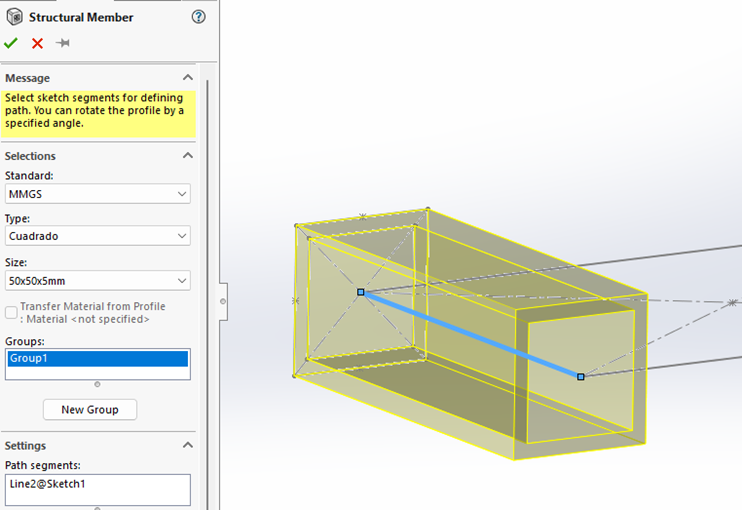

Nota: si requerimos que el perfil se acomode diferente al centro de este, debemos usar la opción locate profile y escoger uno de los puntos de referencia del croquis que creamos en la etapa 2.
