Cambiar unidades por defecto en Solidworks
Cuando instalamos Solidworks y lo abrimos por primera vez, nos aparece un cuadro de diálogo para escoger las unidades por defecto con las que queremos trabajar en Solidworks, te has preguntado cómo cambiar nuevamente las unidades de las plantillas predeterminadas o te ha pasado esa situación molesta en la que creaste un nuevo archivo, creas un croquis, le pones dimensiones y al final te das cuenta que tenías las unidades incorrectas, luego al intentar cambiar las unidades, los valores se convierten a las nuevas unidades y no se mantienen los mismos valores, pues en este artículo revisaremos como corregir esta situación.
Nota: este artículo va dirigido más que todo a usuarios que no hacen uso de plantillas personalizadas.

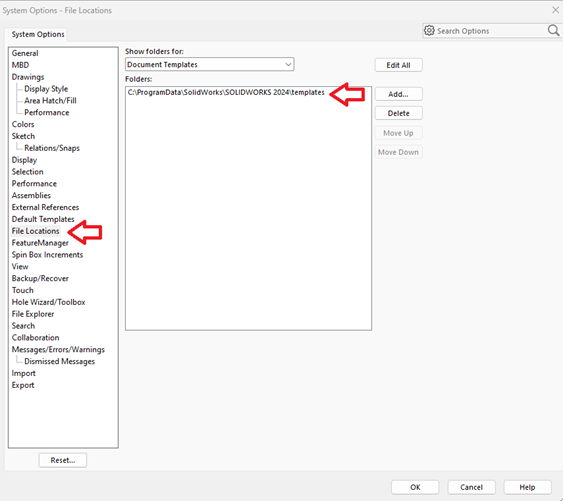

Primero localicemos dónde se encuentran estas plantillas predeterminadas de Solidworks, para eso nos dirigimos a System Options – File Locations – Show folders for (Document Templates).

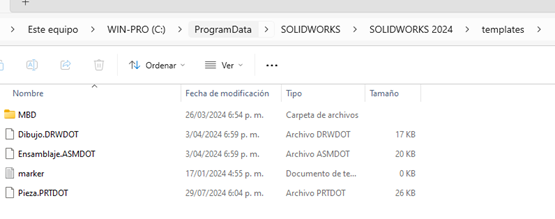

Ahora que ya sabemos que realmente las plantillas son un archivo y no algo complejo programado con un código en el software, debemos entender que todos los ajustes de ellas, como las unidades, calidad de imagen, anotaciones, etc., se manejan a través de las propiedades de documento, por lo tanto, solo basta con abrir un nuevo archivo de Solidworks (pieza, ensamble o dibujo), ajustar nuestras propiedades y reemplazar el archivo en la ruta anteriormente vista.

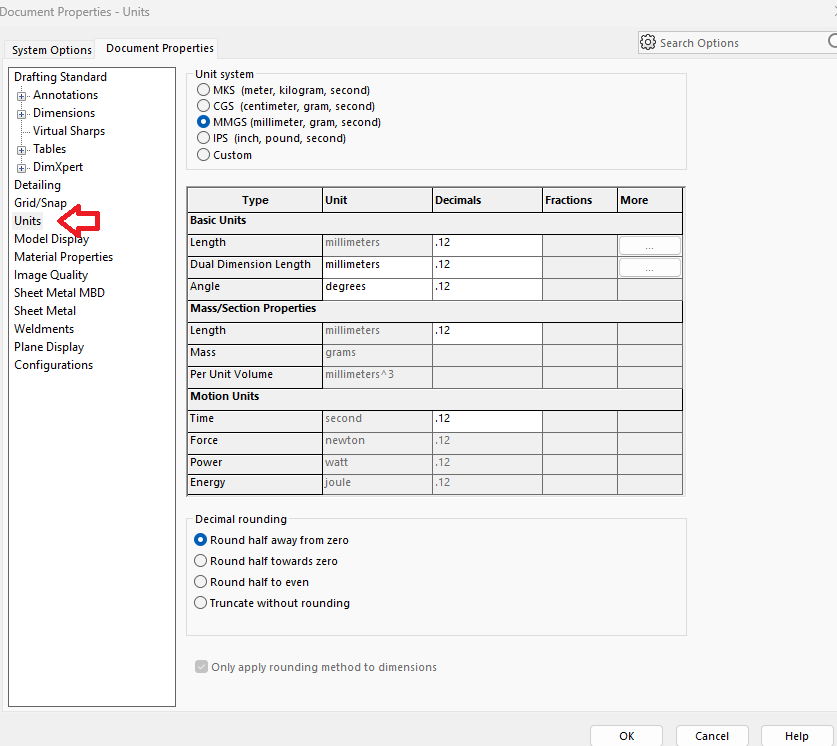

Para el cambio de unidades abrimos nuestra plantilla deseada, nos vamos a Options - Document Properties – Units y seleccionamos nuestras unidades deseadas.
También podemos hacer este proceso desde la parte inferior derecha en el desplegable de las unidades.

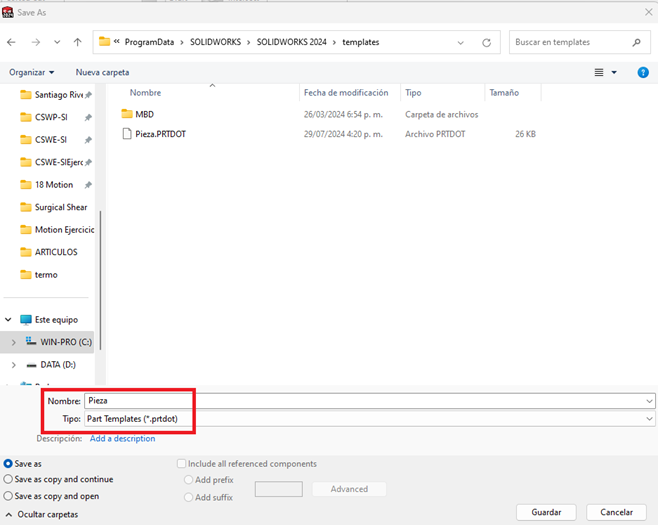

Una vez hayamos realizado nuestros cambios, damos guardar en el documento y en el cuadro de diálogo nos aseguramos de seleccionar en tipo, la extensión de plantilla que deseamos cambiar, buscamos la ruta de las plantillas de Solidworks y cambiamos el nombre del archivo para que coincida con el de la plantilla, en este caso “Pieza”, nos aparecerá un mensaje preguntando si deseamos reemplazar el archivo, seleccionamos “Sí”.
Listo, así de sencillo modificamos las plantillas de Solidworks según nuestros requerimientos, de ahora en adelante cada vez que creemos una nueva pieza, esta tendrá las nuevas unidades que asignamos.
