Resaltar componentes o ensambles en el dibujo. ( Fuente de línea del componente).
Una manera de resaltar ya sea componentes o ensambles en las vistas de dibujo es a través de la opción "Fuente de línea del componente" con un procedimiento muy sencillo.
El primer paso es activar la barra de herramientas de "Capas".
Para ello seguimos estos pasos:

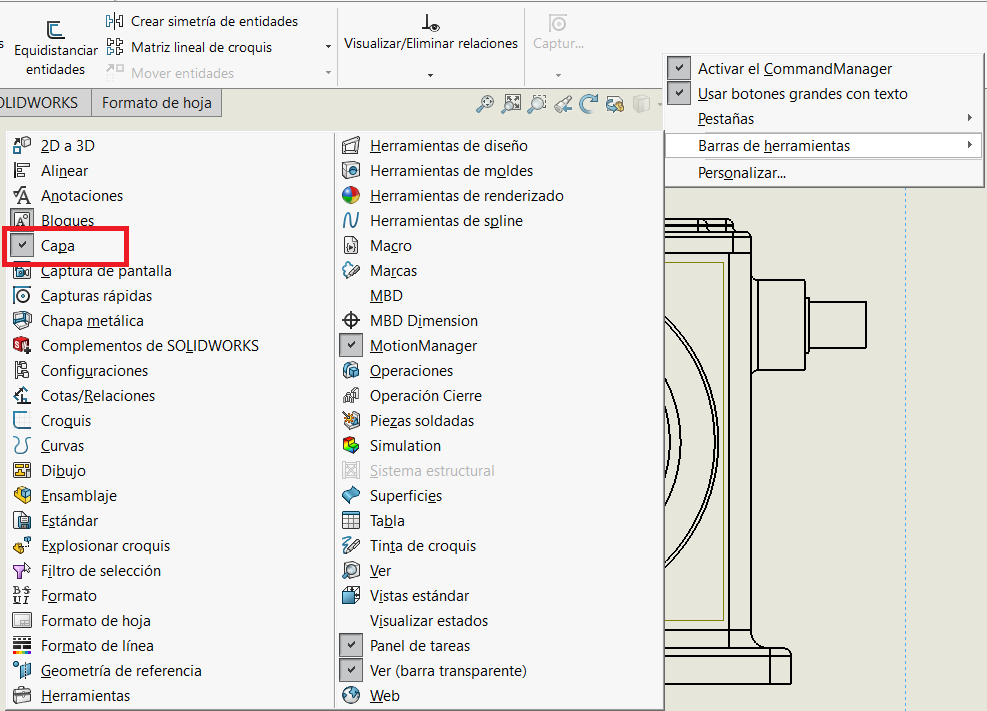

Administrador de comandos > clic derecho sobre el administrador de comandos > en barra de herramientas > seleccionamos Capa
En la barra de estado se habilitaran estas herramientas.

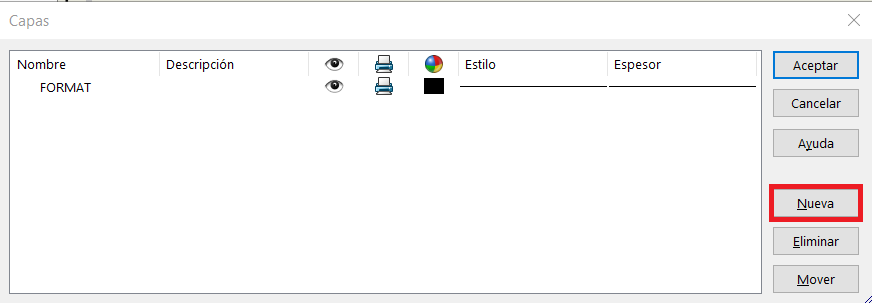

Damos clic sobre el icono de capas y crearemos una nueva capa.

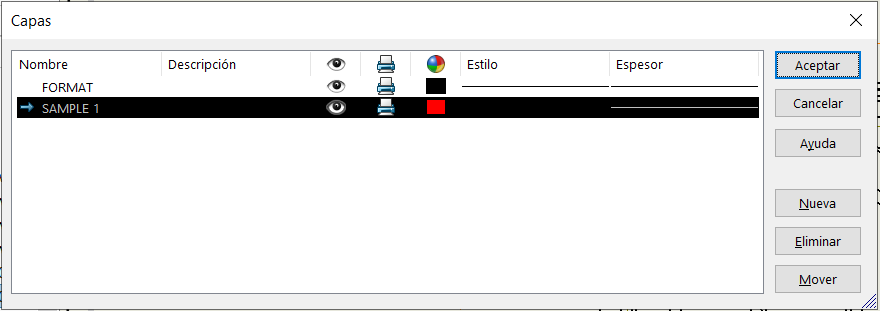

Colocamos un nombre y color a la capa.
Para aplicar una capa específicamente a un componente o ensamble realiza lo siguiente:
1.- Dirígete a la vista a la cual le quieres modificar.

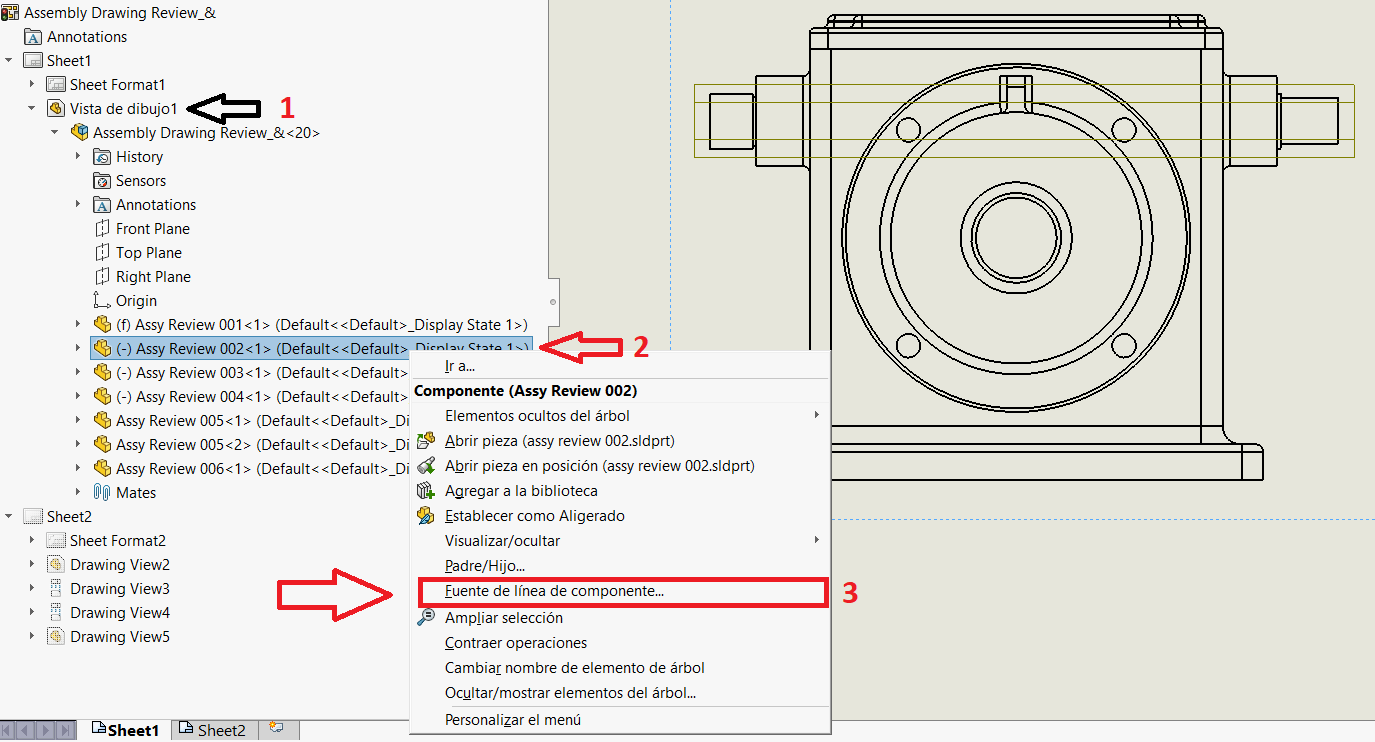

2.- Clic derecho sobre el componente al que se le quiere aplicar la capa.
3.- Seleccionamos la opción Fuente de línea del componente.
Aparecerá el siguiente cuadro de dialogo.
1.- Desactiva la opción "Utilizar predeterminados del documento
2.- Activa la opción "Desde Selección" para que únicamente le afecte a la vista seleccionada previamente.
3.- Del menú desplegable seleccionamos la capa deseada.
4.- Damos clic en aceptar.

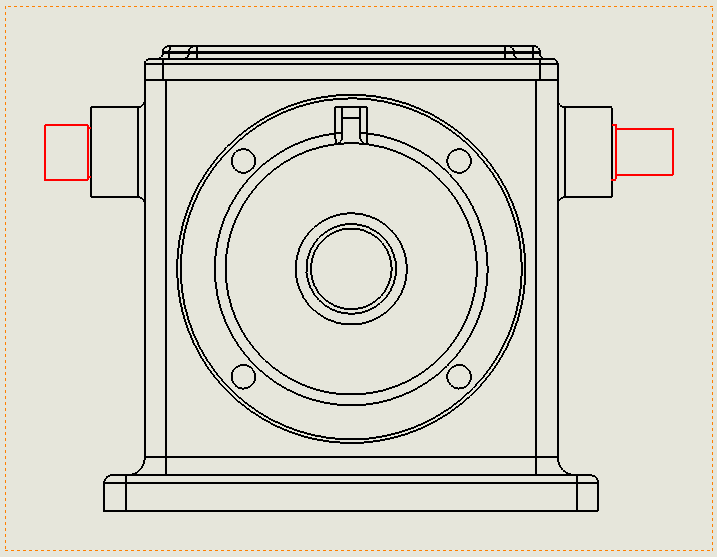

El resultado final será.
