Cómo abrir los puertos del Firewall de Windows para SOLIDWORKS y PDM

Cómo abrir los puertos del Firewall de Windows para SOLIDWORKS y PDM

Para establecer una conexión entre los diferentes componentes de una instalación tanto de SolidWorks como de PDM, debe asegurarse que la comunicación sea posible a través de los siguientes puertos:
  1. PDMWorks Enterprise Archive Server utiliza puertos TCP y UDP 3030.
  2. SQL Server usa el puerto TCP 1433 y el puerto UDP 1434.
  3. El servidor web utiliza el puerto HTTP 80 y el puerto HTTPS 443.
  4. El servidor de licencias de SolidNetWork utiliza el puerto TCP 25734.

  1. Inicie el Firewall de Windows

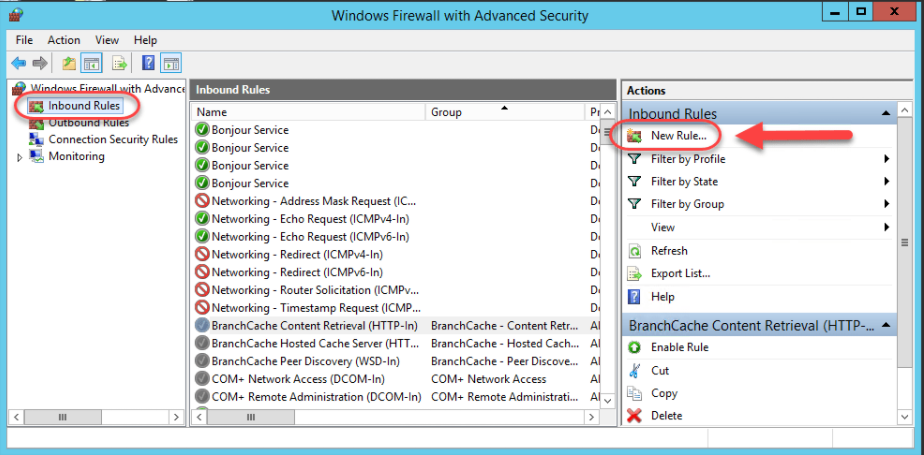

 2. Seleccione Reglas de entrada y haga clic en Nueva regla.

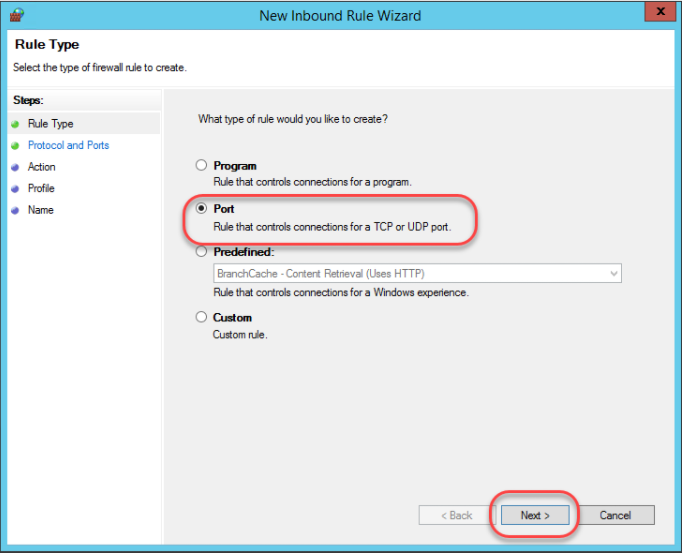

2.1. - Tipo de regla.
  1.  Seleccione Puerto ˃ Siguiente.

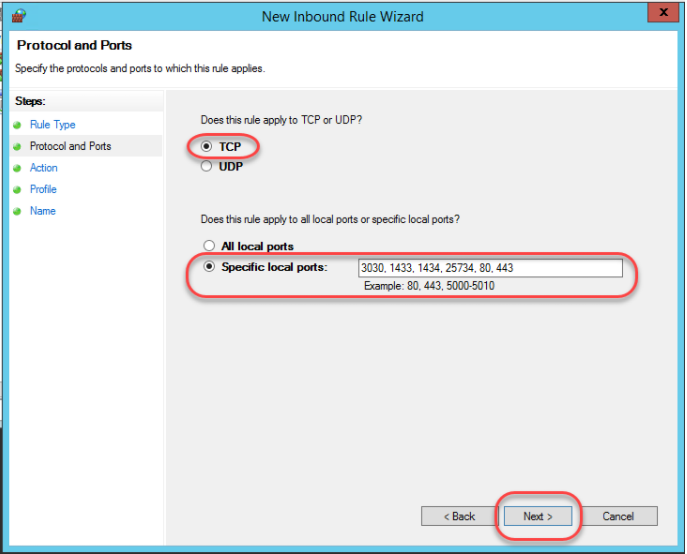

2.2. - Protocolo y puertos.
  1. Elija TCP
  2. Ingrese los puertos para permitir ˃ Siguiente

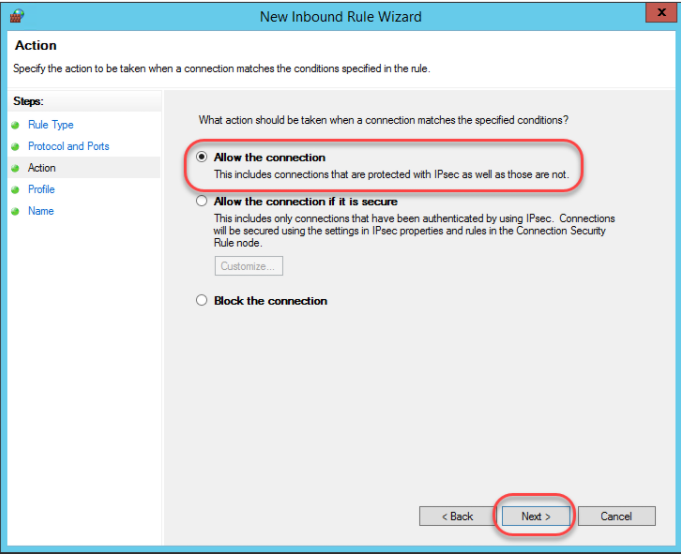

2.3. - Acción.
  1. Permitir la conexión ˃ Siguiente

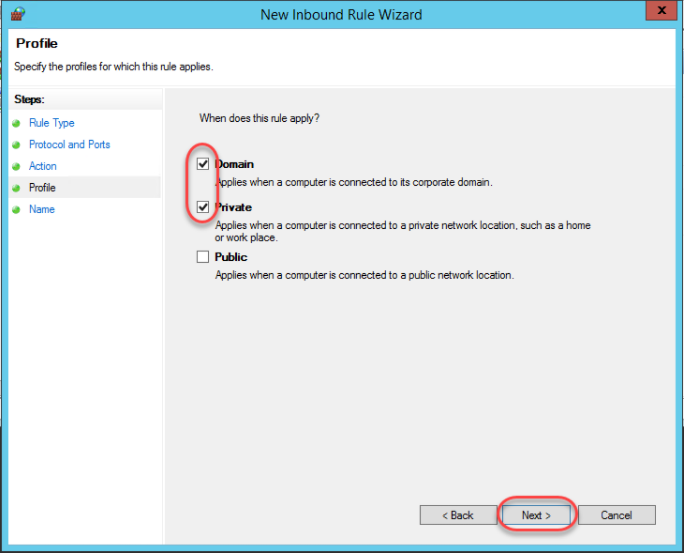

2.4. - Perfil.
  1. Comprobar dominio y privado ˃ Siguiente

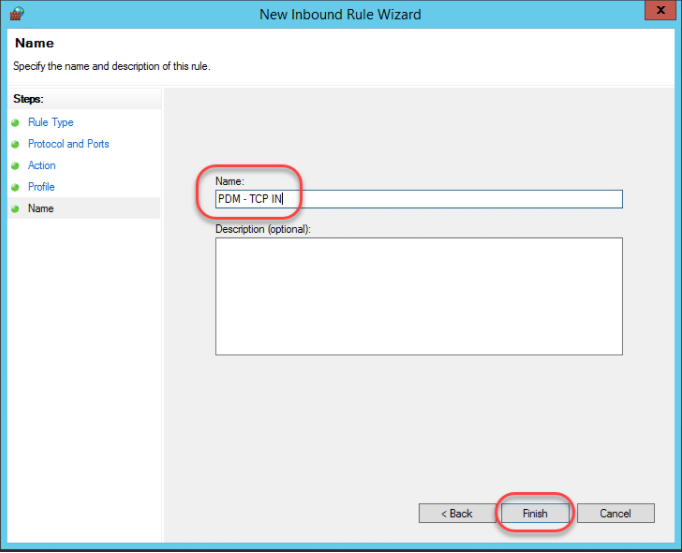

2.5. - Nombre.
  1. Ingrese un nombre descriptivo para la regla ˃ Siguiente
  2. SW -TCP IN
  3. SW - TCP SALIDA
  4. SW - UDP IN
  5. SW - SALIDA UDP
  6. PDM - TCP IN
  7. PDM - TCP SALIDA
  8. PDM - UDP IN
  9.  PDM - SALIDA UDP


3- Seleccione Reglas de salida y haga clic en Nueva regla



3.1. - Tipo de regla
  1. Seleccione Puerto ˃ Siguiente

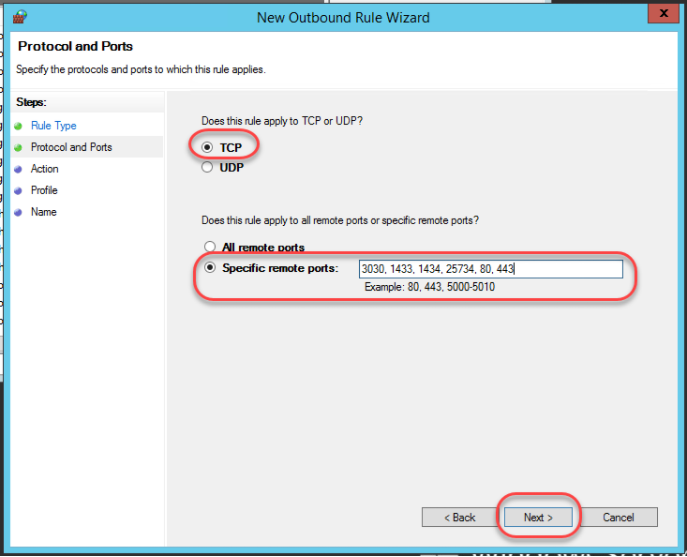

3.2. - Protocolo y puertos
  1.  Elija TCP
  2. Ingrese los puertos para permitir ˃ Siguiente

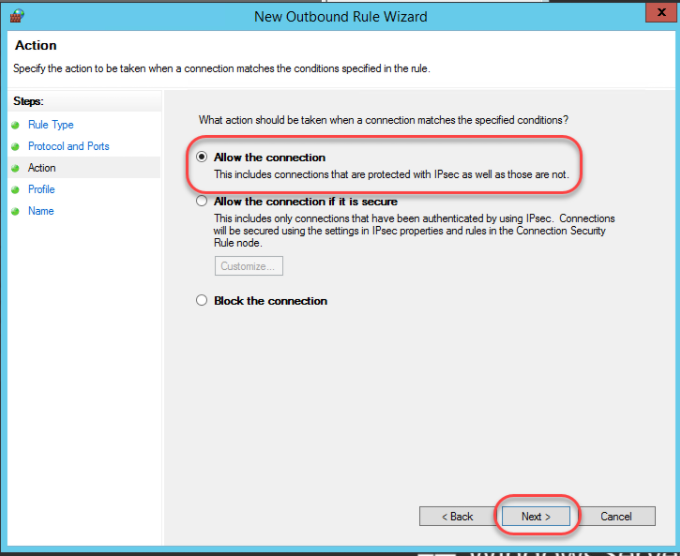

3.3. - Acción
  1. Permitir la conexión ˃ Siguiente

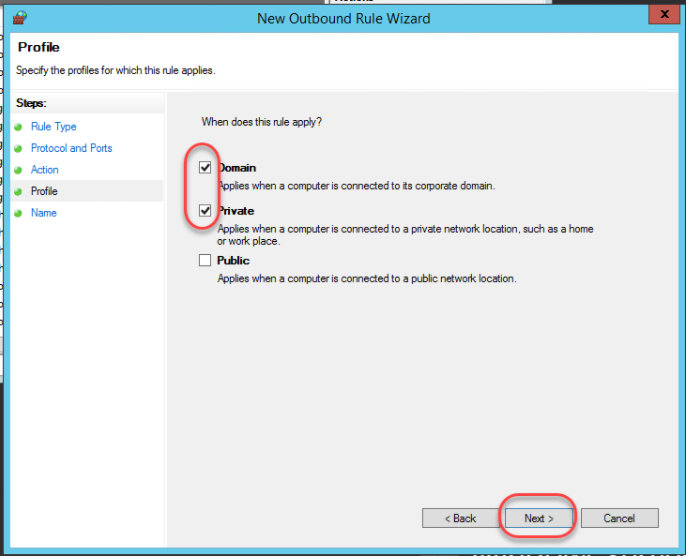

3.4. - Perfil
  1. Comprobar dominio y privado ˃ Siguiente

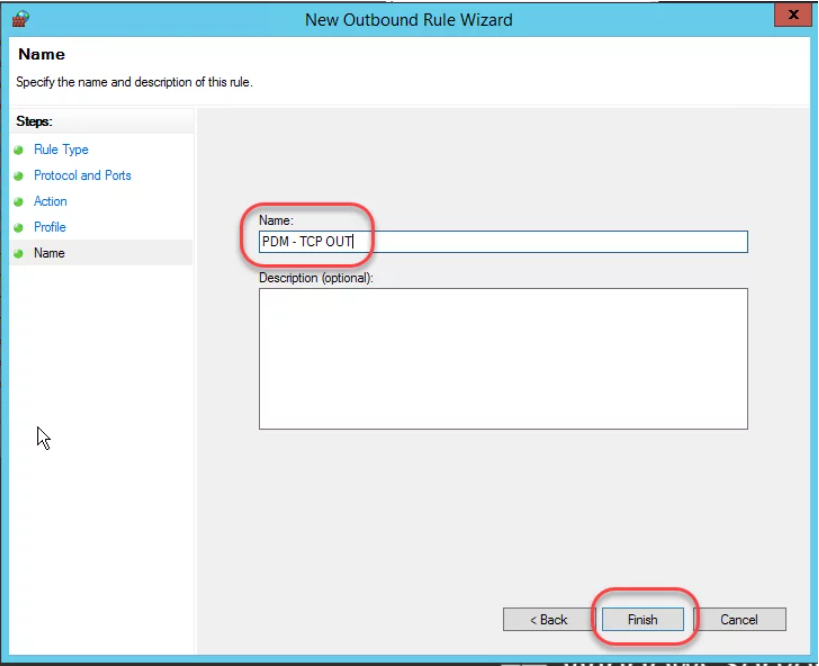

3.5. - Nombre
  1.  Ingrese un nombre descriptivo para la regla ˃ Siguiente
  2. SW -TCP IN
  3. SW - TCP SALIDA
  4. SW - UDP IN
  5. SW - SALIDA UDP
  6. PDM - TCP IN
  7. PDM - TCP SALIDA
  8. PDM - UDP IN
  9. PDM - SALIDA UDP

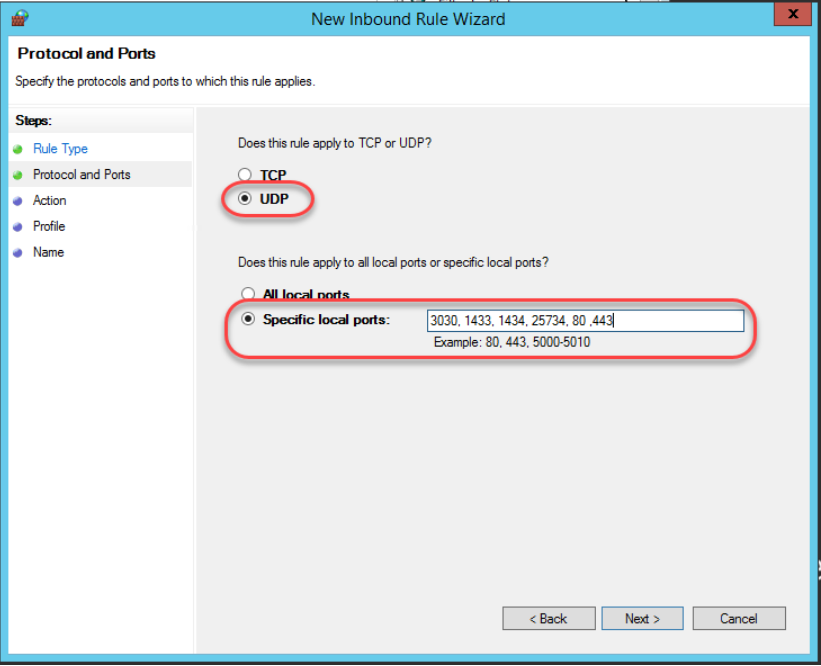

4- Defina la regla de tráfico entrante para el protocolo UDP siguiendo los pasos del punto 2.
  1. Protocolo y puertos: elija UDP

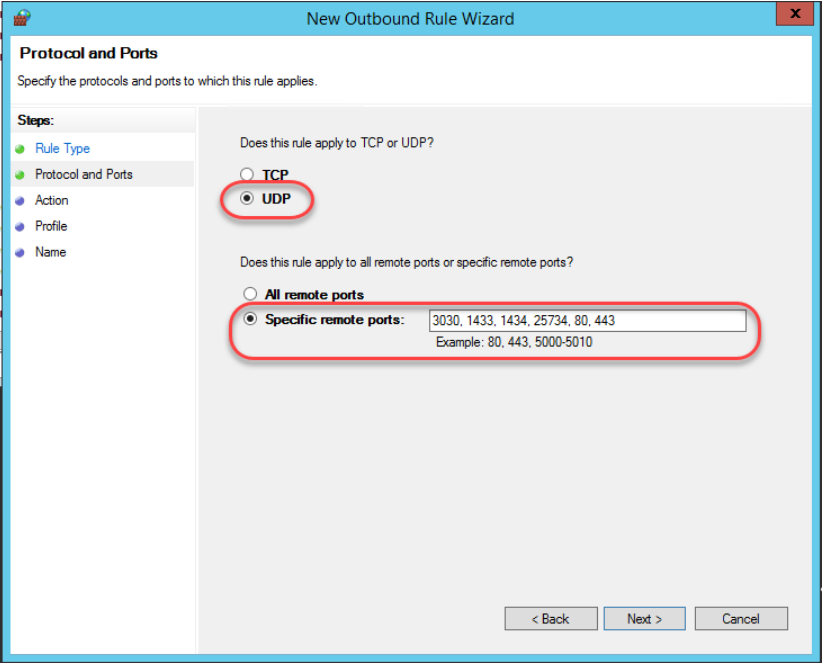

5- Defina la regla de tráfico saliente para el protocolo UDP siguiendo los pasos del punto 3.
  1. Protocolo y puertos: elija UDP


Ahora ha abierto con éxito los puertos del Firewall de Windows para SOLIDWORKS y PDM.
