Aplicación de cargas en condición de simetría plana.

Uno de los requisitos para aplicar condiciones de simetría plana es que las cargas sean simétricas. Estás cargas deben ser acordes a la simetría que se está utilizando.

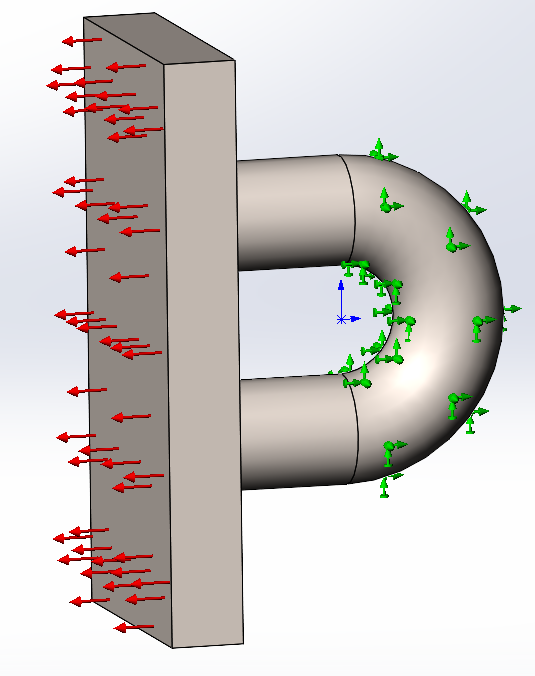

Considere el siguiente ejemplo: A la siguiente placa se le aplica una presión de 10 Mpa de forma perpendicular a la cara ( este valor de presión equivale a haber aplicado una fuerza de 32,000 N)

Como es posible observarse, esta pieza tiene simetría de plano medio, por lo que se hará uso de la simetría plana.

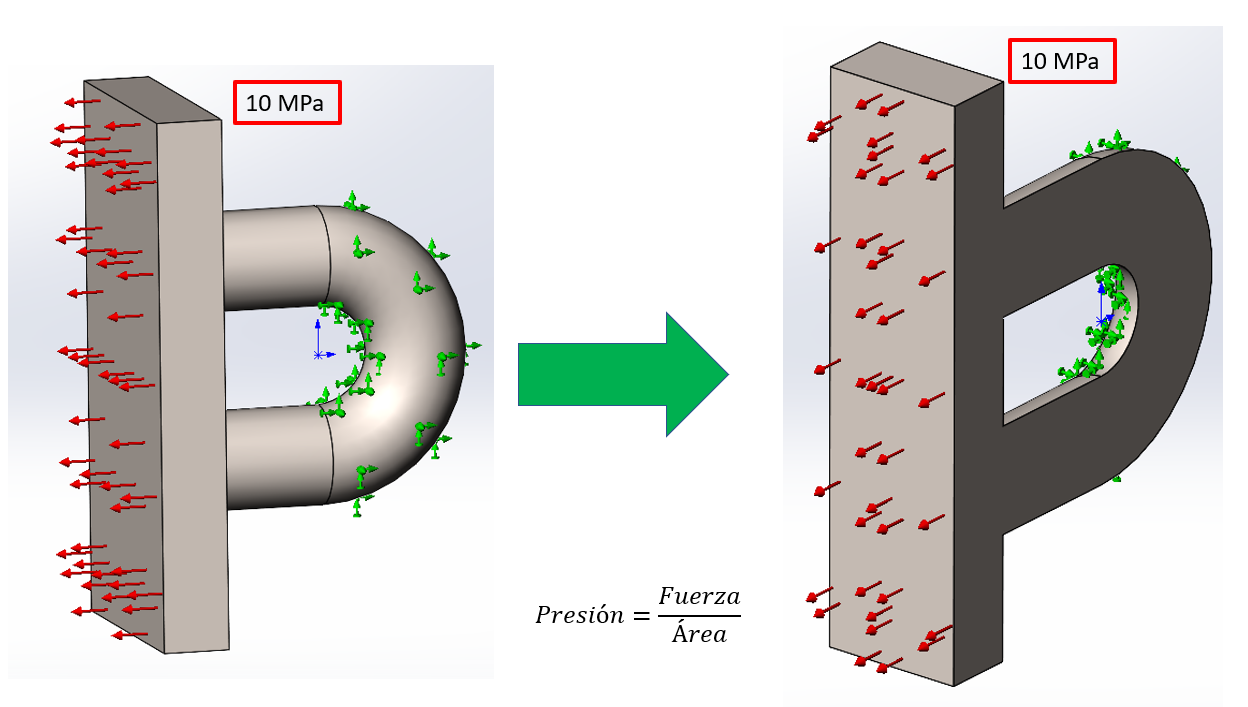

-->PRESIÓN: cuando el valor de la carga es presión, se aplicará el mismo valor de presión, sin importar si se trata de un medio o un cuarto de la geometría. Recuerda que la presión es dependiente del área (SOLIDWORKS Simulation calculará la fuerza que le corresponde de acuerdo al área seleccionada)

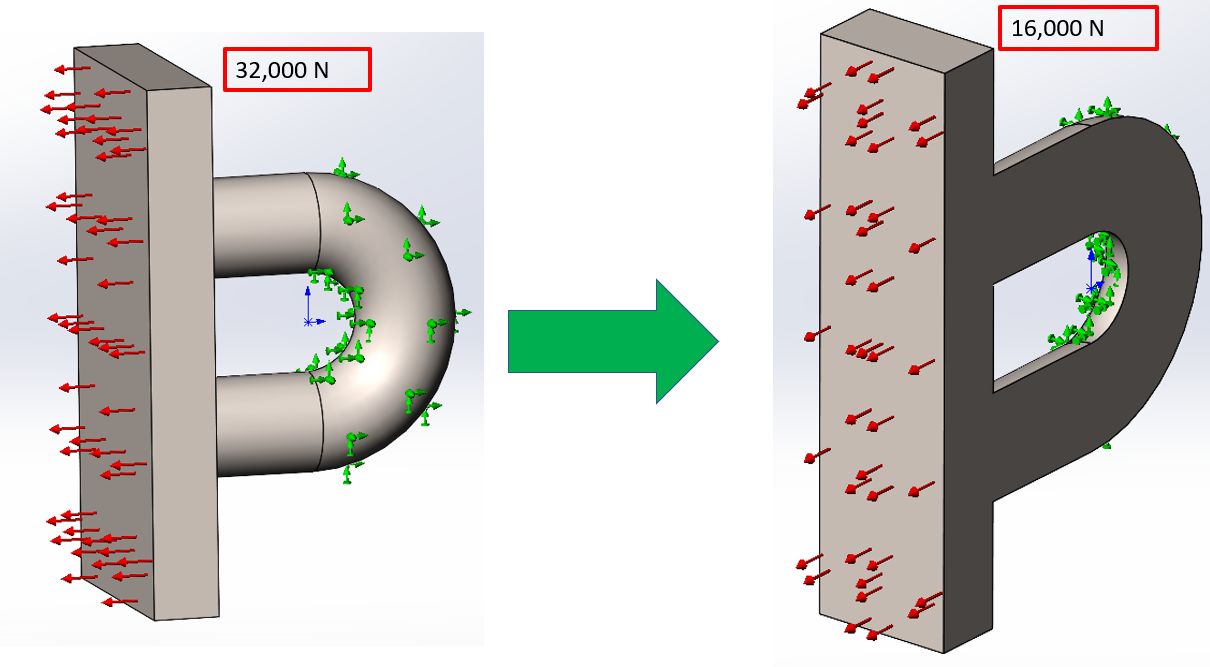

--> FUERZA: cuando el valor de la carga es fuerza, se aplicará la proporción de la carga. Es decir, si se trata de un medio de la geometría, deberá aplicar la mitad del valor de la fuerza; mismo caso si fuese un cuarto de la geometría, se aplicaría un cuarto del valor de la fuerza.

Recuerda que la fuerza es independiente del área (Usted deberá calcular la fuerza que le corresponde de acuerdo al área seleccionada)
